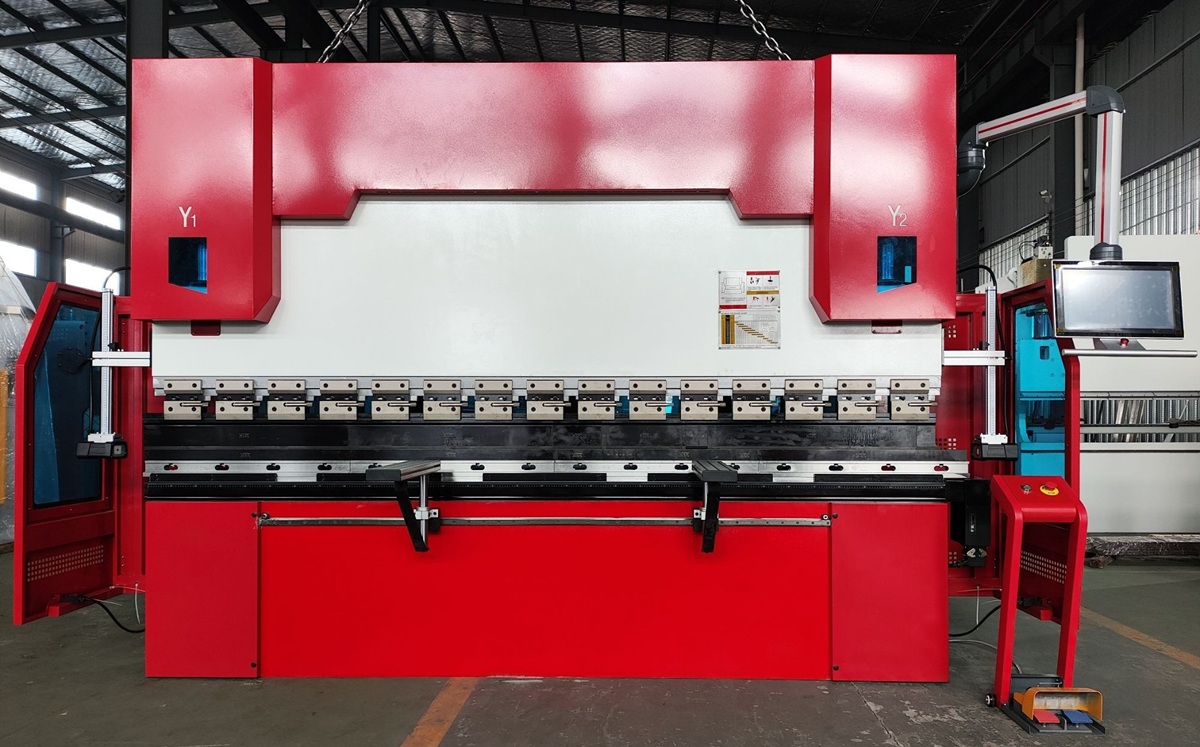

انتخاب بین پرس برک هیدرولیک، مکانیکی و سروو الکتریک بر اساس سه فاکتور دقت خمش، سرعت چرخه تولید و هزینه کل مالکیت (TCO)انجام میشود. پرس برک هیدرولیک قدرت بالا و انعطافپذیری، سروو الکتریک دقت بینظیر و مصرف انرژی کم، و مدل مکانیکی سرعت ضربه بالا اما کنترلپذیری پایینی دارد که هر کدام کارکرد خاصی در صنعت دارند.
در کارگاههای ساخت و تولید و صنایع فلزکاری پیشرفته، انتخاب یک ماشین خمکاری مناسب فراتر از خرید یک سختافزار ساده است. این تصمیم در واقع تعیینکننده فلسفه تولید، میزان مصرف انرژی، هزینههای نگهداری دورهای و در نهایت حاشیه سود کسبوکارهای صنعتی برای حداقل یک دهه آینده است. در گذشته نگرش سنتی تنها بر اساس تناژ و طول میز دستگاه تصمیمگیری میکرد، اما در مهندسی مدرن، ساختار محرک دستگاه و سیستم کنترل آن است که بازدهی واقعی را در کف کارگاه مشخص میکند. شناخت دقیق ساختار داخلی و رفتار دینامیکی هر یک از این سیستمها، اولین گام برای یک سرمایهگذاری هوشمندانه و پایدار است. برند پایابرش به عنوان یکی از پیشگامان ارائه دهنده تجهیزات صنعتی و ماشینآلات برش و فرمدهی، همواره بر این باور است که ارتقای دانش فنی مشتریان پیش از خرید، متضمن موفقیت خط تولید آنها خواهد بود.
کالبدشکافی فنی سه تکنولوژی محرک در پرس برکها
برای درک عمیق تفاوت پرس برک هیدرولیک، مکانیکی و سروو الکتریک ابتدا باید ساختار داخلی و نحوه انتقال قدرت را در هر یک از این سیستمها کالبدشکافی کنیم. هر یک از این سه فناوری از اصول فیزیکی متفاوتی برای وارد کردن نیروی خمکاری به ورق استفاده میکنند که مستقیماً بر رفتار دستگاه در طول کورس حرکت اثر میگذارد.

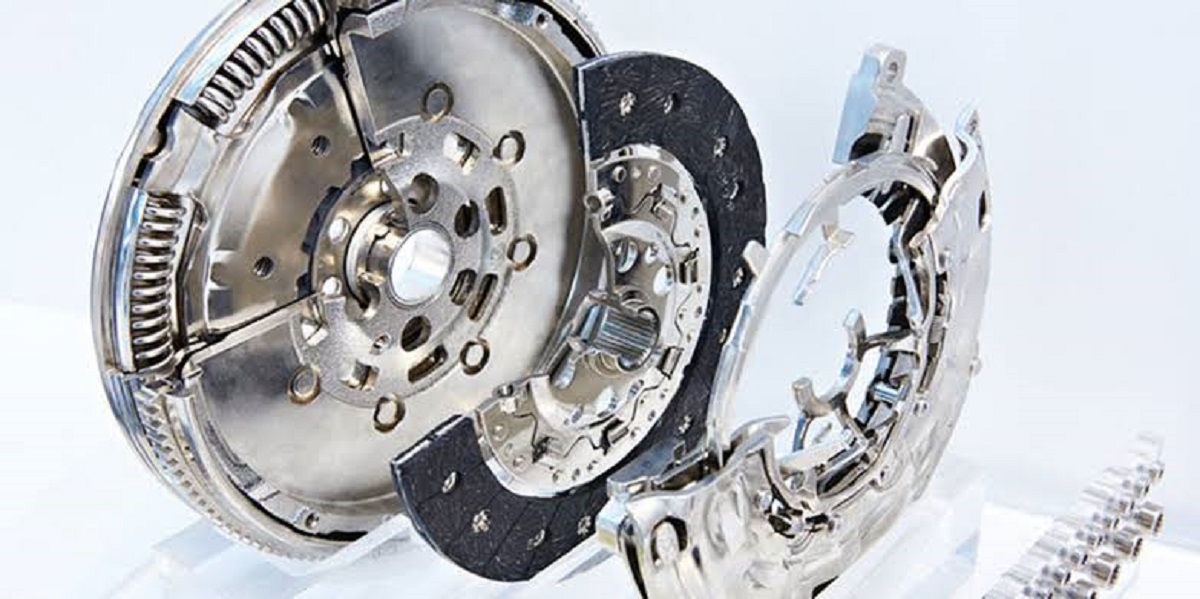

پرس برک مکانیکی: ساختار سنتی فلایویل و کلاچ
پرس برکهای مکانیکی که از قدیمیترین نسلهای ماشینآلات خمکاری به شمار میروند، بر پایه ذخیره انرژی جنبشی کار میکنند. در این ساختار، یک موتور الکتریکی بزرگ به طور مداوم یک چرخ طیار یا همان فلایویل سنگین را میچرخاند. هنگامی که اپراتور پدال را فشار میدهد، سیستم کلاچ (که معمولاً بادی یا هیدرولیکی است) درگیر شده و انرژی چرخشی فلایویل را به یک میللنگ یا شفت اکسنتریک منتقل میکند. این شفت دورانی، حرکت چرخشی را به حرکت خطی عمودی ضربهزن یا همان سنبه تبدیل میکند.
بزرگترین ویژگی پرس مکانیکی، سرعت بسیار بالای ضربه در کل مسیر کورس و ضربه ناگهانی آن در نقطه مرگ پایین است. این ماشینها در صنایع سنتی که نیاز به تولید انبوه و تکراری قطعات ساده با ضخامت یکنواخت دارند، به دلیل هزینه اولیه کمتر و سرعت فیزیکی بالا همچنان حضور دارند. با این حال، بزرگترین عیب سیستم مکانیکی عدم امکان کنترل سرعت در طول کورس است؛ یعنی سنبه با حداکثر سرعت حرکت میکند و در صورت بروز خطا یا اشتباه در تنظیمات، امکان متوقف کردن یا معکوس کردن حرکت سنبه در میانه راه وجود ندارد که این امر خطرات ایمنی بسیار بالایی برای اپراتور و قالبها به همراه دارد.
پرس برک هیدرولیک: مکانیزم سینکرو-هیدرولیک و سیستمهای حلقه بسته
با توسعه سیستمهای هیدرولیک صنعتی و شیرهای کنترل جریانی دقیق، پرس برکهای هیدرولیک به سرعت به استاندارد غالب بازار تبدیل شدند. در این سیستمها، نیروی محرکه توسط پمپهای هیدرولیک تولید شده و از طریق روغن پرفشار به دو سیلندر هیدرولیک متصل به دو طرف ضربهزن منتقل میشود. در مدلهای مدرن هیدرولیک که به سیستمهای سینکرو یا الکترو-هیدرولیک معروف هستند، کنترل حرکت سیلندرها از طریق شیرهای پروپشنال و خطکشهای نوری دقیق در یک مدار حلقه بسته انجام میگیرد.
شیرهای تناسبی یا پروپشنال وظیفه دارند تا با دقت صدم میلیمتر، دبی روغن ورودی به هر سیلندر را کنترل کنند تا ضربهزن کاملاً افقی و بدون کوچکترین انحرافی حرکت کند. خطکشهای دیجیتال نصب شده روی فریم دستگاه به طور مداوم موقعیت لحظهای رم را به کنترلر ارسال میکنند و در صورت وجود کوچکترین عدم توازن، فرمان اصلاحی به شیرها صادر میشود. این سیستمها انعطافپذیری فوقالعادهای در تنظیم سرعت، فشار و عمق نفوذ سنبه دارند و میتوان سرعت را در نقاط مختلف کورس حرکت تغییر داد. مهندسان طراح در مجموعه پایابرش با تکیه بر این فناوری، ماشینآلاتی با پایداری بیپایان در تناژهای سنگین تولید میکنند که سختترین قطعات صنعتی را با تکرارپذیری بالا خمکاری میکنند.
سیستمهای سینکرو-هیدرولیک مدرن با ترکیب شیرهای کنترل تناسبی و بازخورد لحظهای از خطکشهای نوری، انحرافات زاویهای ناشی از توزیع نامتقارن بار را به حداقل رسانده و امنیت عملیاتی بالایی را در سرعتهای مختلف فراهم میسازند.
پرس برک سروو الکتریک: مهندسی بال اسکرو و انتقال قدرت بدون روغن
جدیدترین انقلاب در صنعت خمکاری فلزات، ظهور پرس برکهای سروو الکتریک است. در این فناوری، سیستمهای پیچیده هیدرولیک، روغن، لولهکشیها و سیلندرها به طور کامل حذف شدهاند. انتقال قدرت در این دستگاهها از طریق موتورهای سروو با گشتاور بالا و سیستمهای مکانیکی تبدیل حرکت مانند بال اسکروهای دقیق یا مکانیزمهای تسمه و پولی چندگانه انجام میشود.
هنگامی که فرمان حرکت صادر میشود، موتور سروو با دقت نانو-متری شروع به چرخش میکند. این چرخش مستقیماً به بال اسکرو منتقل شده و رم را به سمت پایین هدایت میکند. سیستمهای سروو الکتریک به دلیل عدم نیاز به آمادهسازی روغن هیدرولیک و گرم شدن سیستم، پایداری دمایی بینظیری دارند؛ به این معنا که دقت اولین خم در آغاز شیفت کاری صبح با آخرین خم در پایان شیفت شب کاملاً یکسان خواهد بود. پاسخدهی آنی موتورهای سروو به فرمانهای کنترلر، چرخه کاری را به شدت کوتاه کرده و سرعت موقعیتدهی را افزایش میدهد.
تفاوت پرس برک هیدرولیک، مکانیکی و سروو الکتریک در عمل
بررسی و مقایسه فنی پرس برک هیدرولیک، مکانیکی و سروو الکتریک نشان میدهد که تفاوت عملکردی این دستگاهها در شرایط واقعی کارگاه بسیار فراتر از برگههای مشخصات فنی کاتالوگها است. این تفاوتها خود را در سه حوزه کلیدی دقت خمکاری، سرعت چرخه تولید و انعطافپذیری در برابر تغییرات ورق نشان میدهند.
در بحث دقت خمکاری، سیستمهای سروو الکتریک به دلیل اتصال مستقیم مکانیکی و حذف ماهیت تراکمپذیر روغن هیدرولیک، بالاترین تکرارپذیری را دارند. در هیدرولیکها، تغییر دمای روغن در طول روز کاری میتواند بر ویسکوزیته آن و در نتیجه بر رفتار شیرها تاثیر بگذارد که این امر نیازمند کالیبراسیون دورهای یا استفاده از سیستمهای خنککننده روغن است. در سیستمهای مکانیکی، دقت خم کاملاً وابسته به کیفیت قالب و تنظیمات فیزیکی نقطه مرگ پایین است و نوسانات ضخامت ورق مستقیماً به خطای زاویه خم منجر میشود.
از نظر سرعت چرخه تولید، اگرچه پرس برک مکانیکی در حرکت مستقیم رفت و برگشت بسیار سریع است، اما زمان مرده زیادی برای تنظیمات و تعویض ابزار نیاز دارد. سروو الکتریکها به دلیل سرعت شتابگیری بینظیر موتورهای سروو، زمانهای غیر تولیدی را به حداقل میرسانند. در این میان، پرسهای هیدرولیک مدرن به لطف سیستمهای الکترونیکی پیشرفته توانستهاند توازن خوبی میان سرعت دسترسی سریع و سرعت خمکاری تحت بار برقرار کنند.
جدول مقایسه عملکرد فنی انواع پرس برک
برای ارائه یک دید جامع و مقایسهای دقیق برای مهندسان و تصمیمگیران خرید ماشینآلات، پارامترهای کلیدی عملکردی این سه فناوری در جدول زیر خلاصه شده است:
| شاخص عملکرد فنی | پرس برک مکانیکی | پرس برک هیدرولیک (سینکرو) | پرس برک سروو الکتریک |
| مکانیزم انتقال قدرت | فلایویل، کلاچ و میللنگ | سیلندر هیدرولیک و شیر تناسبی | سروو موتور و بال اسکرو/تسمه |
| دقت و تکرارپذیری موقعیت | ضعیف (حدود ۰.۱ میلیمتر) | عالی (حدود ۰.۰۱ میلیمتر) | فوقالعاده (حدود ۰.۰۰۱ میلیمتر) |
| قابلیت کنترل سرعت در کورس | غیرقابل کنترل (سرعت ثابت فیزیکی) | کاملاً قابل کنترل و برنامهریزی | کنترل لحظهای با دقت بالا |
| مصرف انرژی در زمان توقف | بالا (چرخش مداوم فلایویل) | متوسط تا بالا (کارکرد مداوم پمپ) | صفر (مصرف فقط در زمان حرکت) |
| آلایندگی و نشت زیستمحیطی | متوسط (روانکاری کلاچ و دندهها) | بالا (احتمال نشتی روغن هیدرولیک) | صفر (سیستم کاملاً پاک) |
| هزینههای نگهداری و تعمیرات | بالا (استهلاک کلاچ و لنتها) | متوسط به بالا (فیلترها، آببندها) | بسیار پایین (بدون قطعات هیدرولیک) |
| محدوده تناژ قابل دستیابی | محدود به ظرفیت فلایویل | بسیار وسیع (تا چندین هزار تن) | محدود به تناژهای سبک و متوسط |
پارادایم هزینه کل مالکیت (TCO)در انتخاب پرس برک
یکی از متداولترین اشتباهات در زمان تجهیز کارگاههای فلزکاری، تمرکز صرف بر روی هزینه خرید اولیه یا همان CAPEX است. مدیران مالی و خرید اغلب به قیمت فاکتور نگاه میکنند، در حالی که هزینه واقعی یک دستگاه، هزینه کل مالکیت یا TCO در طول دوره عمر مفید آن است که هزینههای عملیاتی یا OPEX بخش عمده آن را تشکیل میدهد.
هزینههای عملیاتی شامل مصرف برق، تعویض روغن، فیلترها، فرسودگی قطعات مکانیکی، زمان خرابی دستگاه و ضایعات ورق به دلیل خطاهای خمکاری است. وقتی به مقایسه فنی پرس برک هیدرولیک، مکانیکی و سروو الکتریک از زاویه مصرف انرژی نگاه میکنیم، تفاوتها شگفتانگیز است. در یک پرس برک هیدرولیکی سنتی، الکتروموتور اصلی پمپ هیدرولیک حتی در زمانی که دستگاه در حال خمکاری نیست و اپراتور مشغول تنظیم ورق یا نقشهخوانی است، روشن بوده و جریان برق زیادی مصرف میکند تا فشار سیستم را حفظ کند.
در مقابل، پرس برک سروو الکتریک تنها زمانی جریان برق مصرف میکند که رم دستگاه در حال حرکت و تحت بار باشد. در لحظاتی که اپراتور در حال جابهجایی ورق است، مصرف انرژی دستگاه تقریباً به صفر میرسد. این امر میتواند قبض برق کارگاه را تا ۶۰ درصد کاهش دهد. علاوه بر این، در سیستمهای هیدرولیک هزینه تعویض حجم عظیمی از روغن هیدرولیک ضدسایش، دفع زیستمحیطی روغن سوخته، تعویض آببندها و پکینگهای سیلندر که به مرور زمان مستهلک میشوند، رقم قابل توجهی در سال خواهد بود که در سیستمهای سروو الکتریک کاملاً حذف میشود. کارشناسان فنی پایابرش با تحلیل دقیق جریان کار تولیدی شما، به محاسبه بازگشت سرمایه واقعی بر اساس نرخ مصرف انرژی محلی میپردازند تا دقیقترین گزینه اقتصادی را انتخاب کنید.
صرفهجویی در مصرف انرژی و حذف هزینههای دورهای تعویض روغن در پرس برکهای سروو الکتریک، مابهالتفاوت قیمت خرید اولیه آنها را نسبت به مدلهای هیدرولیکی در بازه زمانی کمتر از سه سال جبران میکند.
ماتریس تصمیمگیری بر اساس سناریوهای صنعتی
هیچ فناوری به خودی خود “بهترین” نیست؛ بلکه تطابق صحیح فناوری با نیاز تولیدی شما است که ارزشآفرینی میکند. برای اینکه تصمیمگیری نهایی آسانتر شود، سه سناریوی واقعی در کارگاههای صنعتی را بررسی میکنیم.
سناریو اول: تولید قطعات ظریف با دقت بالا و تیراژ متنوع
اگر زمینه فعالیت کارخانه شما تولید جعبههای فلزی تجهیزات پزشکی، تابلوهای برق ظریف، قطعات الکترونیکی، تجهیزات آزمایشگاهی یا ورقهای گالوانیزه نازک و گرانقیمت با تنوع بالا است، توصیه قطعی استفاده از تکنولوژی سروو الکتریک است. در این سناریو، به دلیل بالا بودن هزینه ضایعات ورق و نیاز به زوایای خم بسیار دقیق و بدون انحراف، دقت نانو-متری و تکرارپذیری سیستم سروو الکتریک به شدت مورد نیاز است. همچنین سرعت آمادهسازی و تغییر برنامهها در سیستمهای CNC متصل به سروو موتور به شما اجازه میدهد تا خط تولید فوقالعاده منعطفی داشته باشید.
سناریو دوم: تولیدات فوق سنگین، ورقهای ضخیم و سازههای ساختمانی
اگر در حال تولید شاسی خودروهای سنگین، مخازن تحت فشار، دکلهای انتقال نیرو، تیرهای فلزی بزرگ یا سازههای دریایی هستید، سیستمهای هیدرولیک مدرن تنها انتخاب منطقی هستند. فناوری سروو الکتریک به دلیل محدودیتهای فیزیکی انتقال قدرت در بال اسکروها، در تناژهای بسیار بالا (معمولاً بالای ۳۰۰ تن) غیراقتصادی و بسیار حجیم میشود. پرسهای هیدرولیک سنگین تولید شده توسط پایابرش با بهرهگیری از جکهای قدرتمند هیدرولیکی و شاسیهای تقویتشده حرارتدیده، نیروی عظیم مورد نیاز برای خم کردن ورقهای ضخیم هاردوکس یا فولادهای ساختمانی را به راحتی فراهم میکنند. در این تناژها، استفاده از سیستمهای جبرانساز اتوماتیک (Crowning)برای تضمین صافی و یکنواختی خم در طولهای بزرگ کاملاً ضروری است.
سناریو سوم: بودجه اولیه بسیار محدود و کاربریهای کارگاهی ساده
در مواردی که هدف راهاندازی یک کارگاه کوچک با بودجه اولیه بسیار محدود است و قطعات تولیدی فاقد پیچیدگی هندسی بوده و تلرانسهای ابعادی سختگیرانهای ندارند، پرس برکهای مکانیکی قدیمی یا هیدرولیکهای ساده دستی ممکن است در نگاه اول جذاب به نظر برسند. با این حال، باید در نظر داشت که هزینههای پنهان ناشی از نرخ ضایعات بالا، ایمنی پایین کار با سیستمهای مکانیکی و سختی کار اپراتور در بلندمدت ممکن است این انتخاب را به یک ضرر مالی تبدیل کند. در این شرایط، حتی خرید یک دستگاه هیدرولیک CNC اقتصادی و مهندسیشده از یک برند معتبر داخلی مانند پایابرش، امنیت تولید و امکان توسعه آینده را به مراتب بهتر از یک دستگاه مکانیکی منسوخ تضمین میکند.
اهمیت سیستمهای جبرانساز (Crowning)در افزایش دقت خمکاری
یکی از چالشهای همیشگی در فرآیند خمکاری، انحراف یا خمش فریم دستگاه تحت نیروهای سنگین است. هنگامی که سیلندرها در دو طرف پرس برک هیدرولیکی نیرو وارد میکنند، وسط فریم بالایی و پایینی تمایل به دور شدن از یکدیگر دارند. این پدیده فیزیکی منجر به ایجاد خطای زاویهای در وسط طول خم میشود که به آن اثر قایقی میگویند؛ یعنی زاویه خم در وسط ورق بازتر از دو انتهای آن میشود.
برای حل این مشکل فنی، سیستمهای جبرانساز یا کراونینگ توسعه یافتهاند. این سیستمها در دو نوع هیدرولیکی و مکانیکی وجود دارند. در کراونینگ هیدرولیکی، مجموعهای از جکهای هیدرولیکی کوچک در بستر پایینی دستگاه تعبیه شدهاند که با افزایش فشار سیلندرهای اصلی، فشار این جکها نیز افزایش یافته و بستر پایینی را به سمت بالا محدب میکنند تا خمش فریم بالایی خنثی شود. در کراونینگ مکانیکی (Wila System)، مجموعهای از گوه های فلزی دقیق با زوایای محاسبه شده در زیر ماتریس قرار دارند که توسط یک موتور سروو به طور دقیق جابهجا میشوند تا انحنای لازم را ایجاد کنند. حضور این سیستمها در دستگاههای تولیدی پایابرش تضمین میکند که خمکاری ورقهای گرانقیمت با کمترین ضایعات و بالاترین کیفیت انجام شود.
عدم استفاده از سیستم کراونینگ در خمکاری قطعات طویل، خطای زاویهای غیرقابلقبولی را در طول خم ایجاد میکند که فرآیندهای بعدی مانند جوشکاری و مونتاژ قطعات را با چالش جدی مواجه خواهد ساخت.
تفاوت سیستم کنترلی CNC با کنترلهای دستی و NC
تکامل سیستمهای کنترلی نقش بسیار مهمی در بهرهوری پرس برکها داشته است. در دستگاههای دستی، تمامی کارها از جمله تنظیم عقبزن (Back Gauge)و عمق فرورفتن سنبه به صورت دستی و با تکیه بر تجربه اپراتور انجام میشود که سرعت تولید را به شدت کاهش داده و پتانسیل خطای انسانی را بالا میبرد.
در دستگاههای NC، حرکت عقبزن و زاویه خم تا حدی قابل برنامهریزی است، اما دستگاه فاقد هوشمندی لازم برای محاسبه خودکار پارامترها بر اساس ضخامت و جنس ورق است. اما در پرس برکهای CNC مدرن، سیستم کنترل با دریافت نقشه دو بعدی یا سه بعدی قطعه، به طور خودکار ترتیب خمها، موقعیت دقیق عقبزن در هر مرحله، تناژ مورد نیاز و میزان کراونینگ لازم را محاسبه میکند. این سیستمها با استفاده از خطکشهای گریتینگ دقیق، یک فرآیند حلقه بسته واقعی ایجاد میکنند که خروجی کار را کاملاً مستقل از مهارت تجربی اپراتور میسازد.
نتیجهگیری استراتژیک و مسیر سرمایهگذاری آینده
تحلیل و تفاوت پرس برک هیدرولیک، مکانیکی و سروو الکتریک به وضوح نشان میدهد که دوران خرید ماشینآلات صرفاً بر اساس قیمت فاکتور به پایان رسیده است. امروزه پایداری انرژی، تکرارپذیری صدم میلیمتری، سرعت چرخه تولید و انعطافپذیری در برابر نوسانات بازار، فاکتورهای تعیینکننده بقای یک واحد صنعتی هستند. تکنولوژی سروو الکتریک با سرعت و پاکی خود آینده صنایع ظریف را شکل میدهد، در حالی که سیستمهای هیدرولیک سینکرو مدرن به عنوان ستونهای بیجایگزین صنایع سنگین باقی خواهند ماند.
برند پایابرش با درک عمیق این نیازهای فنی و چالشهای اقتصادی کارگاههای ایرانی، طیف وسیعی از ماشینآلات پرس برک را با آخرین استانداردهای جهانی طراحی و تولید میکند. اگر در انتخاب تکنولوژی مناسب برای خط تولید خود در دوراهی فنی قرار دارید، کارشناسان مجرب ما آمادگی دارند تا با بررسی نقشهها، ضخامت ورقها و محاسبات مالی TCO، دقیقترین و اقتصادیترین راهکار را به شما پیشنهاد دهند تا سرمایهگذاری شما برای سالیان متمادی تضمینکننده سودآوری کسبوکارتان باشد.
