لیزر فایبر فلزات

معرفی لیزر فایبر فلزات

نوعی از جدیدترین‌ فناوری روز که به منظور ایجاد لبه برش از اشعه لیزر و تبخیر کردن سطح مدنظر استفاده می‌کند دستگاه لیزر فایبر فلزات نام دارد؛ که مکانیسم پرتویی این تجهیزات با تنظیم پیش‌فرض یا دستی قابلیت برش لیزری دارد. کاربرد صنعتی آن در بسیاری از مشاغل مورد استفاده قرار می‌گیرند.
این ابزارهای مدرن که در صنایع مختلف، مراکز آموزشی و حتی مصارف خانگی کاربرد دارند؛ سطح مورد نظر را با پرتوهای قوی و متمرکز به طور دقیق و تمیز برش داده و قابلیت حکاکی طرح و الگوهای متنوع با عمق خاص روی سطوح فلزی و فولادی را دارند.
دستگاه برش لیزر به منظور حذف سطوح اضافه از اطراف الگوی تعیین شده با مکانیزم تبخیر، ذوب و یا سوزاندن متریال‌ مدنظر کادر لازم را ایجاد می‌کند؛ و لبه برش خورده به صورت یکنواخت و کاملا حرفه‌ای ایجاد می‌شود.

لذا با توجه به سرعت عمل و دقت بالا، صرف کمترین انرژی و زمان در مقابل کیفیت عالی برش، این دستگاه پرتویی مورد استفاده بسیاری از صنایع قرار گرفته است.

عملکرد

همانطور که اشاره شد دستگاه برش لیز به منظور برش مواد، از پرتوهای لیزر متمرکز استفاده می‌کند و محصولات اضافی را تبخیر، تصعید یا ذوب می‌کند و کادر نهایی را برش می‌دهد.
دستگاه برش به کمک CNC یا همان کنترل عددی و اپتیک لیزری تنظیم شده و شدت و پرتوها مطابق با نوع متریال‌، طراحی، شدت برش، ضخامت مواد، عمق حکاکی و… تنظیم، کنترل و هدایت می‌شوند؛ تا برشی یکنواخت با ظرافت بالا انجام شود.

پرتوها توسط فرآیند شیمیایی حاصل از تخلیه الکتریکی در فضایی بسته تشکیل شده‌اند؛ پس از کسب قدرت کافی به‌ وسیله یک آینه و در قالب نوری تک رنگ با قدرت و سرعت بالا منتشر می‌شوند؛ در نهایت به وسیله فیبرهای‌ نوری یا آینه در راستایی دقیق به سطح کار تابیده شده و برشی باریک و آنکارد به متریال مدنظر می‌دهند.

شدت و قدرت نفوذ پرتوهای دستگاه برش را می‌توان مطابق با متریال‌های مختلف، نوع برش یا ضخامت حکاکی محصول تنظیم نمود که به این منظور نیز نرم افزار CAD جهت برنامه‌ریزی، تنظیم و هدایت اشعه‌های لیزری دستگاه برش طراحی شده است.

کاربرد

دستگاه برش لیزر انواع مختلفی دارد که هر یک برای اجرای برش بر روی متریال‌های خاصی کاربرد دارد؛ و برحسب نوع متریال و هدف از برش یا حکاکی مورد استفاده قرار می‌گیرند.
به طور کلی این دستگاه کاربرد صنعتی دارد و برای برش متریال‌های مختلف با برش‌های خاص در بسیاری از پروژه‌ها و طرح‌های صنعتی به کار می‌روند؛ خروجی کار تمیز، دقت و ظرافت برش، قابلیت برش الگوهای پیچیده و‌ متنوع، سرعت عمل و افزایش راندمان پروژه‌های مختلف سبب افزایش روز افزون استفاده از این دستگاه در صنایع مختلف می‌شود.

برای مثال حضور این دستگاه در کنار دستگاه پرس برک و گیوتین ورق برای خط تولید قطعات خودرو می‌تواند کاربرد داشته باشد؛ همچنین در صنایع مختلفی از جمله:

• مهندسی خودرو و ماشین آلات، کشتی سازی، تابلوهای برق، صنایع ساختاری، برش ورق‌های تخت فلزات و‌ لوله کشی‌ها، درب و پنجره سازی، ساخت آسانسور، ساخت مدل و ماکت
• صنایع و تجهیزات نظامی، صنایع ساختمانی، تجهیزات الکترونیکی و… تعدادی از اصلی‌ترین زمینه‌های کاربردی دستگاه برش لیزری هستند.
  البته که کاربرد این تجهیزات مدرن به موارد فوق ختم نمی‌شود؛ و در پروژه‌های ساخت و طراحی بسیاری از کالاها و محصولاتی که با متریال‌های فلزی، پلاستیکی، چوبی و… تولید می‌گردند از دستگاه برش لیزری استفاده می‌شود.

مزایای استفاده از لیزر فایبر فلزات

تکنولوژی بی‌نظیر و مدرنی که دستگاه برش لیزر در ساخت و طراحی پروژه‌های مختلف صنعتی دارد؛

به دلیل مکانیزم بسیار قوی و سرعت عمل بالایی است که پرتوهای گسیل شده در برش متریال‌های مختلف به همراه دارند.

برش صفحات مختلف با کمک این تجهیزات طی مدت کوتاه و با دقت بالایی انجام شده و می‌توانید انواع طرح‌ها و الگوهای پیچیده را با صرف کمترین انرژی و زمان به بهترین نحو ممکن برش دهید.

به این ترتیب با کمک دستگاه‌های لیزری محدودیت‌های مختلف برش و حکاکی در پروژه‌های صنعتی به روش‌های سنتی و فیزیکی برای شما حذف خواهد شد.

⦁ استفاده از دستگاه برش لیزری در قدم اول دقت و ظرافت بالایی در برش یا حکاکی الگو و طرح‌های پیچیده را به شما می‌دهد.

⦁ این روش سرعت عمل و راندمان پیشرفته پروژه را به میزان قابل ملاحظه‌ای افزایش داده و با صرف کمترین زمان و انرژی انجام می‌شود.

⦁ دقت و ظرافت این روش مدرن کیفیت کار را ارتقا داده و احتمال خطا و عدم کیفیت در طراحی الگوهای اجرایی را به حداقل می‌رساند.

⦁ نکته بسیار مهم استفاده از این تجهیزات کیفیت برش از هر دو سمت کار بوده و لبه‌ها از هر دو طرف فاقد سوختگی یا چین خوردگی هستند.

⦁ پرتوهای قوی و متمرکز این روش پیشرفته جهت برش صفحاتی با ضخامت مختلف قابلیت تنظیم داشته و هیچگونه فشار و ضربه‌ای به سطح کار وارد نمی‌شود.

مزایای برش ورق با لیزر فایبر فلزات

پیش از این هم با برخی از مزایای بسیار مهم برش متریال‌های گوناگون با دستگاه‌های لیزر مخصوص آشنا شدیم. در صنایع گسترده فلزات نیز این تجهیزات نقش بسزایی را ایفا می‌کنند که برخی از آن‌ها را در ادامه ذکر می‌کنیم:

طبیعتا رشد هر روزه علم و تکنولوژی به ویژه در عرصه صنعت، نیاز به روی کار آمدن تجهیزات و متدهای روز را توجیح می‌کند. لذا هر روزه نوع و نحوه انجام فعالیت در پروژه‌های صنایع مختلف از قالب سنتی و دستی دور شده و به حالت اتوماتیک در می‌آیند.

⦁ دقت در برش ورق با نهایت ظرافت و بدون هیچ خطایی در مسیر الگوی تعیین شده جهت برش

⦁ عدم نیاز به دخالت فیزیکی و جابجایی دستی ورق

⦁ برش فلزات مختلف بدون آثار سوختگی، چین و پلیسه

⦁ سرعت بالا، عدم اتلاف انرژی و زمان، قابلیت تولید در تیراژ بالا

⦁ کاهش نیروی انسانی و جایگزینی مکانیسم اتوماتیک با کارایی بالاتر و هزینه‌های اقتصادی کمتر

آموزش کار با لیزر فایبر فلزات

پیش از پرداختن به این موضوع باید خطرات بالقوه‌ای که کار با این دستگاه به همراه دارد را بشناسید.

ضمن رعایت تمام نکات ایمنی در خصوص نوع دستگاه، متریال برش، محیط کار و… به نور نامرئی برش در حین کار دقت نمایید.

• ابتدا لازم است از قرارگیری متریال در قسمت کاتر دستگاه اطمینان حاصل کنید. سپس فاکتورهای مهم مانند توان، فرکانس، قدرت، فاصله فوکوس و سرعت را تنظیم کنید.
• توان: پارامتری از صفر تا صد که توان برش کمتر برای صفحات نازک و توان بیشتر برای متریال‌های ضخیم است.
• سرعت: وضعیت حرکت هد بر سطح مواد را تعیین می‌کند که برای متریال‌های نازک بیشترین سرعت عبوری تنظیم می‌شود.
• فرکانس: واحد اندازه‌گیری پالس‌های لیزر بر واحد ثانیه است که این متغیر کاملا به جنس متریال بستگی دارد.
• فوکوس: لنز فوکوس که در قسمت سر لیزر قرار دارد و نقطه فوکوس باریک‌ترین پرتوی اشعه است؛ که فاصله آن تا سطح مواد برحسب ضخامت و جنس متریال مشخص می‌شود.

البته که جهت کار با این تجهیزات نیازمند آموزش و تست موارد آزمایشی جهت کاهش خطا هستید؛

همچنین با رعایت موارد ایمنی و تسلط بر نحوه کار، برحسب هر دستگاه متریال خاصی را در نظر بگیرید.

قیمت و خرید لیرز فایبر فلزات

در خصوص خرید بهترین مارک دستگاه برش لیزر نیز تنوع مراکز تولید و عرضه کننده و همچنین وجود برندهای مختلف در بازار انتخاب مورد مناسب را تا حدودی دشوار می‌کند.

البته که این تنها فاکتور در خصوص خرید دستگاه برش نیست؛ چرا که این دستگاه‌ها برحسب مشخصات ساختاری و آیتم‌های کاربردی دارای قابلیت‌های خاص خود است؛ این موارد هر یک به نحوی بر کیفیت، کارایی و قیمت دستگاه برش تاثیر می‌گذارند.

از طرفی وجود مراکز عرضه کننده مختلف و واسطه‌های فروش متعدد سبب اختلاف قیمت و عدم اعتماد به اورجینال بودن دستگاه می‌شود. لذا امکان خرید از مراکز معتبر بهترین راه خرید مطمئن دستگاه اصل با قیمت مقرون به‌صرفه است.

با این تفاسیر در میان مراکز مختلف عرضه‌کننده مجموعه بزرگ پایابرش با تیم مجرب و سابقه درخشان خود، این امکان را فراهم نموده. تا بتوانید بهترین برند دستگاه برش با قیمت اقتصادی را به طور مستقیم و به صورت اقساطی خریداری نمایید.

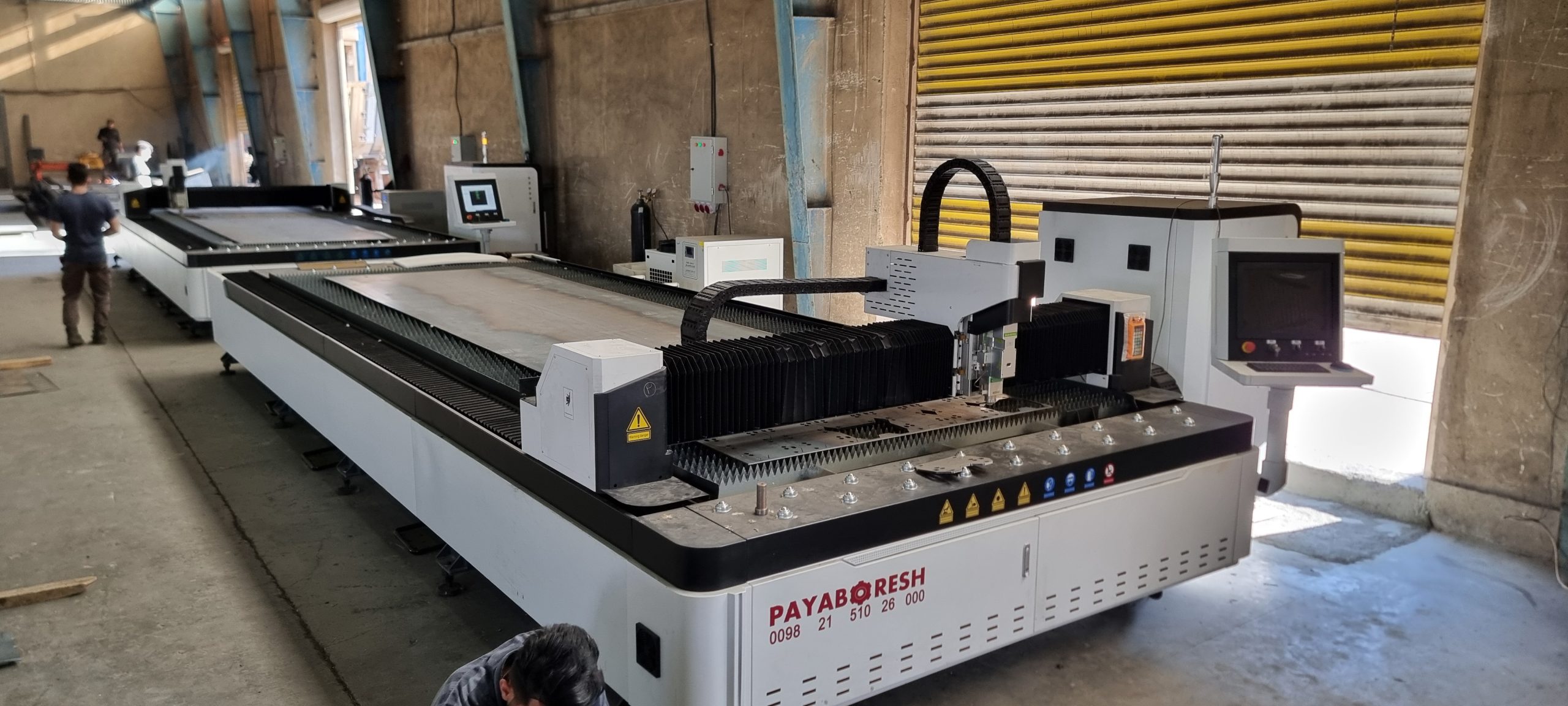

دستگاه برش لیزر فایبر پایابرش

دستگاه برش فایبر نسل جدید دستگاه های برش ورق و لوله است. که با استفاده از پرتوی لیزر (نورهایی ایجاد شده به وسیله یکسری دیود) کار می‌کند. پرتوها به واسطه یک سری آینه انتقال پیدا می‌کند. در نهایت با متمرکز کردن آن، دمای بالایی در محل برش ایجاد شده و سبب برش میگردد.

برش های با دقت بالا را انجام داده و دارای دقت (0.02mm) جهت برش ورق و لوله های فلزی تا ضخامت (30mm) می باشد.

مزیت های دستگاه لیزر برش فایبر نسبت به دیگر دستگاه های برش؟

• چند برابر بودن سرعت برشکاری نسبت به دستگاه برش هواگاز -پلاسما
• عدم تغییر رنگ ورق فلزی در (مخصوصا استیل)
• نچسبیدن گدازه ها به ورق
• امکان کار با دستگاه در چند شیفت کاری با دارا بودن میز اضافه جهت کم کردن زمان آماده سازی
• ایجاد زبری بسیار کم در مقایسه با پلاسما

چرا دستگاه لیزر فایبر دانش بنیان پایابرش:

• امکان خرید اقساطی از طریق وام محصولات دانش بنیان
• یک تن وزن بیشتر دستگاه به دلیل کیفیت ساخت و شاسی قوی دستگاه برش فایبر
• استفاده از بهترین برند های سورس لیزر (IPG,Raycus) دارای گارانتی 2 ساله

• استفاده از سروو موتور و درایو های ژاپنی با توان بالا و عدم استفاده از سروو های چینی مانند دیگر شرکت ها
• استفاده از استابلایزر جهت حفاظت کامل از دستگاه
• استفاده از سیستم خنک کننده مخصوص جهت بالا بردن عمر هد و سورس دستگاه

• سرعت پردازش بسیار بالا
• تنظیم اتوماتیک فوکوس
• دارای دنده های شانه ای برند تایوانی برای نرم کارکردن دستگاه

• دارای سیستم روغن کاری اتوماتیک دستگاه(جهت افزایش عمر رک وریل و دنده های شانه ای)
• لوازم برقی برند اشنایدر
• استفاده از هد و لنز های برند

• تنها استفاده کننده از پل های یکپارچه آلمینیومی برش در ایران(جهت بالابردن و بالابردن دقت دستگاه برش لیزر فایبر)
• سیستم کنترلی CYPCUT
• پشتیبانی از فرمت DXF

• کیفیت برش بالا (لبه قطعات بریدده شده بسیار زیبا و تمیز می باشد)
• طول عمر بیش از 100000 ساعت

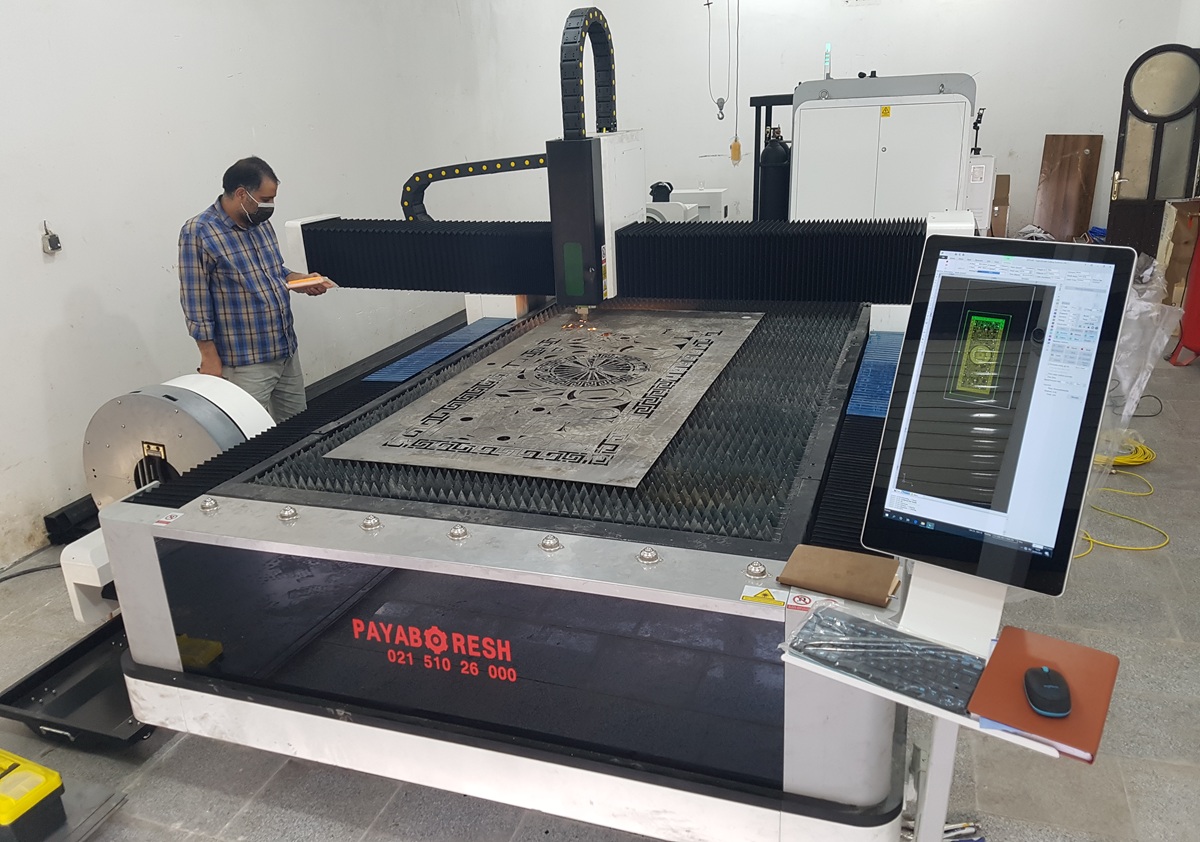

نمونه کار برشکاری با دستگاه برش لیزر فلزات

مشخصات دستگاه لیزر فایبر فلزات

• ماکزیمم سرعت حرکتی 120 متر بر دقیقه
• سورس دستگاه با قابلیت انتخاب برند و توان توسط مشتری از برندهای ریکاس ، مکس یا IPG می‌باشد
• برند و قدرت سروموتورها و درایوها به شرح زیر می باشد :

1. X : YASKAWA 850 W
2. Y1 : YASKAWA 1800 W
3. Y2:YASKAWA 1800 W
4. Z : YASKAWA 400 W

•  قطعات برقی : اشنایدر فرانسه  / چینی درجه یک
• دارای سیستم تابلو برق مجزا جهت محافظت از تجهیزات برقی در مقابل گرما و حرارت بالا و دارای کولر گازی می باشد.
• دقت تثبیت موقعیت و تکرار تثبیت موقعیت : 0/03 +- میلیمتر
• حداکثر شتاب : G  1/5
• میز کار 3 × 1.5  یا  4 × 2  یا 6 × 2 متر برحسب درخواست مشتری می باشد.

هرچه شاسی یک دستگاه مستحکم تر باشد این امکان را به شرکت های سازنده می دهد؛ که سیستم حرکتی و مکانیکی با کیفیت تری روی دستگاه نصب گردد. هرچقدر سیستم مکانیکی قوی‌تری روی دستگاه نصب گردد دقت دستگاه بالاتر می‌رود. این دقت بعلت وزن بالای شاسی و کیفیت سیستم مکانیکی و حرکتی به گذر زمان تغییر نمی کند. پروفیل ها و ورق های استفاده شده در این شاسی با ضخامت 10 میلیمتر بوده و شاسی دستگاه یکپارچه ساخته شده و این شاسی تنش گیری شده می باشد.

شاسی های دستگاه دارای سیستم مکش دود بصورت قوی و یکپارچه در طول میز جهت خروجی دود بوده،که تاثیر بسیار زیادی در تمیزی محیط زیست دارد .

 میز دوم و بصورت کاوردار

در دستگاه لیزر میز دوم نقش به سزایی در افزایش راندمان کاری دستگاه داشته و در صورت درخواست مشتری می تواند روی دستگاه اضافه گردد. جمع آوری ضایعات و قطعات حاصل از برش به خصوص قطعات ریز زمانبر بوده و این پروسه زمان زیادی را از اپراتور  می گیرد. در دستگاه هایی با میز دوم عمکرد به این گونه است که دو میز بصورت کشویی در دستگاه وجود دارد. یکی از دو میز همواره زیر هد دستگاه بوده و میز دیگر در بیرون و پشت دستگاه قرار دارد.

زمانی که دستگاه درحال کار و برش ورق اصلی می باشد. اپراتور فرصت جمع آوری قطعات ، ضایعات و همچنین لود ورق جدید را دارد. زمانی که برش ورق اصلی به اتمام رسید در حدود 25ثانیه میزها جابجا شده و زمان خواب دستگاه به شدت کاهش می‌یابد. به طور معمول روزانه میز دوم دستگاه می تواند راندمان کار را تا حدود 40 درصد افزایش دهد.

در توان های بالای 2000 وات لیزرها دارای اشعه مضر برای بدن می باشند. وجود کاور می تواند این اشعه ها را حذف کرده و سیستم مکنده دود را تقویت نموده و سبب عدم آلودگی محیط میگردد.

پل آلومینیومی دستگاه لیزر فایبر فلزات

یکی از مهمترین قطعات دستگاه پل عرضی دستگاه می باشد؛ وزن این پل روی ریل های عمودی دستگاه بوده و استحکام بالا و وزن کمتر این پل در کاهش اینرسی و دقت دستگاه اهمیت به سزایی دارد.

شرکت پایابرش در راستای دنبال کردن این هدف استفاده از پل با جنس آلومینیوم نسل سوم هوانوردی با استحکام بالا را در تولیدات خود در دستور کار قرارداده است.

با این کار فشار وارده روی ریل های دستگاه کم می‌شود. اثر اینرسی موتورها روی گیربکس های دستگاه کاهش می‌یابد. همچنین سبب عدم آسیب به گیربکس ها و سیستم مکانیکی در بلند مدت می گردد. این امر سبب حفظ دقت در سال های متمادی شده و از خرابی های مکانیکی دستگاه می کاهد.

سیستم مکانیکی دستگاه

سیستم حرکتی دستگاه لیزر پایابرش از نوع رک و پینیون با زاویه آلفا بوده و سبب افزایش سرعت جابجایی و همچنین عدم خوردگی رک و پینیون خواهد شد.

برند مورد اســـــتفاده از برند آتلانتا یا PMI یا  YYC می باشد.

برند ریل و واگن ها نیز از برند های وین با اندازه های 25 و 35 میلیمتر می باشد.

سایز ریل و واگن ها هرچه بالاتر باشد سبب کاهش فشار وارده روی ریل ها شده و زمان توقف و حرکت پل دستگاه را کاهش می دهد. این آپشن سبب افزایش دقت و کاهش اختلالات مکانیکی دستگاه در بلند مدت می گردد.

گیربکس های دستگاه : GERMANY NEUGART / FRANCE RECKON / FRANCE MOTOVARIO

سورس لیزر فایبر فلزات

شرکت پایابرش با توجه به عرضه کیفیت خوب و خدمات پس از فروش مناسب با سورس هایی از برندهای معتبری همچون ریکـاس، IPG و مکس در حال کار می باشــد.

درصورتی که سـورس دستگاه مشتریان شرکت پایابرش در دوره گـارانتی دچار ایراد گردد شرکت پایابرش اقدام به تعمیر سورس خواهد نمود؛

همچنین در دوران تعمیر سورس جایگزینی بصورت امانت تحویل خریدار می گردد.

گارانتی سورس لیزرفایبر پایابرش به مدت دو سال می باشد.

هد لیزر

هد دستگاه اتوفوکوس و از برند ریتولز سوییسی می باشد.

از مزایای هد اتوفوکوس نسبت به هد منوال می توان به نفوذ دقیقꓹ داغی کمتر ورقꓹ توانایی برش قطعات کوچکتر در ضخامت های بالا اشاره نمود؛

هد اتوفوکوس همچنین کمک شایانی به کاهش ضایعات ورق می نماید.

مکانیزم کارکرد این هد به گونه ای است که یک سروو موتور لنز داخلی هد را به موقعیت مناسب خود تغییر داده و عملیات برشکاری را ایده آل می نماید.

برای هد اتوفوکوس یک سروموتور و درایو مجزا نصب گردیده است.

سیستم پنوماتیک

یکی از مهمترین قسمت دستگاه های برش لیزر برای دریافت برش ایده آل سیستم پنوماتیک است.

در صورتی که مقدار خلوص گاز تزریقی به میزان مناسب نباشد برش کیفیت مطلوب را نداشته و قطعه کار آسیب می بیند.

دستگاه باید جدا از شیرهای سنولوئیدی یک شیر کنترل فشار نیز داشته باشد. این شیرها باعث کاهش مصرف گاز و افزایش کیفیت برش می گردد؛ دستگاه های شرکت پایابرش از وجود این شیر هم بهره گرفته تا اهداف ذکر شده حاصل گردد.

سیستم پنوماتیک : SMC / TAIWAN AIRTAC PENUMATIC

تابلو برق مجزا

دو عامل مهم در خرابی برد های الکترونیکی گرما و گرد و غبار می باشد.

با توجه به اینکه این دو عامل به شدت در دستگاه های لیزر وجود دارد ، لذا تابلو برق دستگاه از اهمیت به سزایی برخوردار خواهد بود.

شرکت پایابرش در راستای ارتقاء این هدف اقدام به طراحی تابلو بصورت مجزا نموده است.

تابلو برق های دستگاه شرکت پایابرش دارای کولر گازی بوده که قطعات الکترونیکی دستگاه را از گرما ،گرد و خاک محافظت می‌نماید.

خنک‌کاری مناسب موجب افزایش طول عمر قطعات و کاهش خرابی آن ها خواهد شد.

تابلو برق مجزا به همراه کولر گازی

استابلایزر

استابلایزر وظیفه محافظت هوشمند از دستگاه در برابر صدمات الکتریکی ، اختلاف بار ، نوسانات ولتاژ و نویز را بر عهده دارد.

استابلایزرها جهت حفظ سیستم های الکتریکی الزاما باید دارای سروموتور و ترانسفورماتور در هر فاز باشند. قیمت این نوع استابلایزرها نسبت به سایر استابلایزها بالا تر بوده و محافظت بهتری از مدارات الکترونیکی دستگاه می نماید.

سیستم خنک کاری

هد و سورس لیزر دو قسمت اصلی دستگاه می باشد. که شرایط دمای محیطی در نحوه کارکرد آن ها اهمیت بالایی دارد. چیلرهای دستگاه های شرکت پایابرش دارای کنترلر دقیق جهت تنظیم دمای این دو قطعه است. با توجه به ظرفیت سرمای خروجی از گاز مبرد با ویسکوزیته پایین می‌باشد. همچنین سبب کاهش هزینه های جانبی دستگاه و افزایش راندمان دستگاه می گردد.

سیستم خنک کاری (چیلر) با سیستم آب خنک همراه با کمپرسور می باشد.

سیستم روغن کاری

دستگاه های پایابرش دارای سیستم روغن کاری اتوماتیک می باشد تا سبب عدم آسیب سیستم مکانیکی و سهولت روانکاری گردد.

روغنکاری اتوماتیک تمامی دنده و شانه ها ، ریل و واگن ها بطور کامل روغن کاری می گردد.

دانستی‌های لازم در خصوص دستگاه برش لیزر کدامند؟

دستگاهی با قابلیت تولید و هدایت پرتوهای قوی لیزری جهت ایجاد برش روی سطوح فلزی است.

برش لیزر چه خطراتی دارد؟

خطراتی از قبیل قرار گیری در معرض اشعه لیزر، دمای بالا و احتمال آتش‌سوزی، استنشاق آلاینده‌های سمی و… وجود دارند.

چگونگی استفاده از دستگاه برش؟

این دستگاه مانند یک پرینتر اداری عمل می‌کند، ابتدا ابعاد طرح اتوکد خود را برای نرم‌افزار دستگاه برش تعریف کنید؛

پس از تنظیم دقیق متریال با صفحه برش و چک کردن قدرت، فوکوس، فرکانس و… گزینه‌ شروع را بزنید.

چرا انتخاب پایابرش؟

• تجربه و تخصص
• تنوع محصولات و تولید بر حسب نیاز مشتری
• کیفیت بالا
• خدمات پس از فروش

همین حالا با ما تماس بگیرید!

در کارخانه پایابرش، ما به عملکرد و کارایی دستگاه‌های لیزر فایبر خود اعتقاد داریم. متعهد به ارائه راهکارهای بهینه برای تولید شما هستیم. اگر به دنبال دستگاهی با کیفیت بالا و عملکرد مطلوب هستید. با ما تماس بگیرید تا به شما کمک کنیم تا اهداف تولیدی خود را بهبود دهید. برای کسب اطلاعات بیشتر و مشاوره رایگان، با ما در تماس باشید.
