پرس برک ماشینی است که به منظور خم کاری (BENDING) در ورق ها، صفحات، و بخصوص خم کاری صفحات فلزی مورد استفاده قرار می گیرد.

این دستگاه با بستن قطعه کار در بین یک پانچ و قالب منطبق بر هم، خم های از پیش تعیین شده ای را ایجاد می کند.

موارد استفاده از پرس برک

به طور کلی در هر صنعتی که نیازمند خم کاری (متوالی و دقیق) ورق های فلزی وجود داشته باشد می توان از پرس برک استفاده نمود. برای مثال:

  • صنایع دکل سازی
  • نیروگاه ها
  • شرکت های نفتی و گازی
  • شرکت های آسانسور سازی
  • شرکت های تابلو سازی
  • شرکت های یخچال سازی
  • بنگاه ها و شرکت های خم کاری
hydraulic press brake machine
نیاز به مشاوره دارید؟



    امروزه از فلزات در صنایع و به منظور ساخت فضاها، دستگاه ها، ابزارآلات و وسایل متفاوتی استفاده می شود. یکی از بهترین خصوصیات فلزات، خاصیت شکل پذیری آن ها است. این خاصیت باعث می شود تا بتوان صفحات فلزی را به فرمی که برای کار و صنعت مورد نظر مفید باشد، شکل داد. پرس برک ماشینی است که به منظور خم کاری (Bending) ورق ها، صفحات و بخصوص خم کاری صفحات فلزی مورد استفاده قرار می گیرد. این دستگاه از کارآمدترین و رایج ترین ماشین آلات، برای خم کاری فلزات است. به همین دلیل هم پرس برک در صنایع زیادی مانند دکل سازی، نیروگاه ها، شرکت های نفتی و گازی، شرکت های آسانسور سازی، شرکت های تابلو سازی، شرکت های یخچال سازی و بنگاه ها و شرکت های ارائه دهنده خدمات پرس برک مورد استفاده قرار می گیرد.

    مکانیسم عملکرد دستگاه پرس برک

    مکانیسم عملکرد دستگاه پرس برک به این صورت است که 2 قالب سراسری به رام و تخت (فک بالایی،فک پایینی) بسته می شوند.

    • به قالب بالایی که به رام بسته می شوند سنبه گفته می شود که اصولا به شکل نوک پیکان است..
    • قالب پایینی که به تخت بسته می شود ماتریس گفته میشود که اصولا به شکل V است

    سنبه:
    سنبه به فک بالایی متصل بوده و ممکن است دارای اشکال مختلفی باشد که وابسته به قطعه درخواستی توسط مشتری ممکن است متفاوت باشد.

    ماتریس:
    ماتریس بر روی فک پایینی وصل بوده و عموما به شکلV می باشد و بر اساس ضخامت ورق و زاویه و شکل خم متفاوت بوده و بر اساس درخواست مشتری استفاده می شود.

    لازم به ذکر است سنبه و ماتریس برای خم استیل باید حتما صیقل خورده باشند(به منظور جلوگیری از خط و خش بر روی کار)

    به طور کلی دسته بندی انواع پرس برک بر اساس نحوه انتقال نیرو داری تقسیم بندی زیر می باشد:

    • دستگاه پرس برک مکانیکی
    • دستگاه پرس برک پنوماتیکی
    • دستگاه پرس برک هیدورلیکی
    • دستگاه پرس برک سروو-الکتریک

    دستگاه پرس برک مکانیکی (Mechanical Press Brake)



    در دستگاه پرس برک مکانیکی انتقال نیرو بر اساس چرخ طیار و میل لنگ به رام منتقل می شود. در این روش ایمنی کار بسیار کمتر بوده همچنین فرآیند سقوط و کشش عملا انجام نمی شود. لازم به ذکر است این مدل پرس برک در دنیا کاملا منسوخ شده است و با پیشرفت تکنولوژی پرس های هیدرولیکی جایگزین آن شده اند.
    از ویژگی های پرس برک مکانیکی می توان به موارد زیر اشاره کرد:
    ⦁ قیمت پرس برک مکانیکی از سایر مدل ها کمتر است.
    ⦁ دقت کاری این نوع پرس برک در نتیجه نداشتن مرحله کشش، کمتر است.
    ⦁ قدرت کمتری دارد؛ که سبب می شود که برای فرم دهی ورق های فلزی با ضخامت بیشتر مناسب نباشد.
    ⦁ سرعت و بازدهی این مدل از سایر مدل های به روز پایین تر است.
    ⦁ هزینه نگهداری این مدل کمتر است.
    ⦁ ایمنی کمتری نسبت به دیگر مدل ها دارد.
    ⦁ سیستم کنترل این نوع ماشین پرس ابتدایی است.

    دستگاه پرس برک پنوماتیکی (Pneumatic Press Brake)



    نحوه کار پرس برک پنوماتیکی بر اساس فشار هوا بوده و از فشار هوا، جهت انتقال نیرو استفاده می کند. سرعت کار این نوع از ماشین های پرس بسیار بالا است اما برای ورق های فلزی تا 1 میلیمتر مناسب است. پرس های پنوماتیکی از غیر رایج ترین انواع پرس ها هستند. این نوع پرس ها به دلیل ساختار پیچیده ای که دارند به مرور با پرس های الکتریکی جایگزین شده اند.
    از ویژگی های پرس برک پنوماتیکی می توان به موارد زیر اشاره کرد:
    ⦁ قیمت این مدل از سایر مدل های رایج کمتر است.
    ⦁ دقت کار در این مدل پایین است زیرا از مرحله کشش برخوردار نیست.
    ⦁ این مدل در سایزهای کوچک و متوسط تولید می شود و دارای قدرت خمش محدودی است و به همین سبب نمی تواند برای خم کاری و فرم دهی ورق های فلزی ضخیم کاربرد داشته باشد.
    ⦁ پرس برک پنوماتیکی از هزینه نگهداری بیشتری برخوردار است.
    ⦁ شرایط آب و هوایی متفاوت مانند رطوبت، می تواند عملکرد این ماشین را مختل کند.
    ⦁ به دلیل رایج نبودن استفاده از این نوع دستگاه پرس، خدمات پس از فروش آن قابل اتکا نیست.

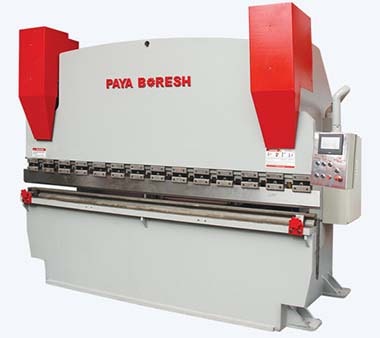

    دستگاه پرس برک هیدرولیکی (Hydraulic Press Brake) یا PLC

    دستگاه های پرس برک هیدرولیکی دارای دو سیلندر هیدرولیکی هستند که که باعث حرکت رام در دستگاه می شوند. این نوع پرس برک از رایج ترین انواع دستگاه ها برای خم کاری و فرم دهی صفحات فلزی در صنایع مختلف است. پرس برک هیدرولیکی قدرت و دقت بالایی دارد و می تواند در تناژهای بالا برای خم کاری و فرم دهی ورق های فلزی ضخیم به کار برود.

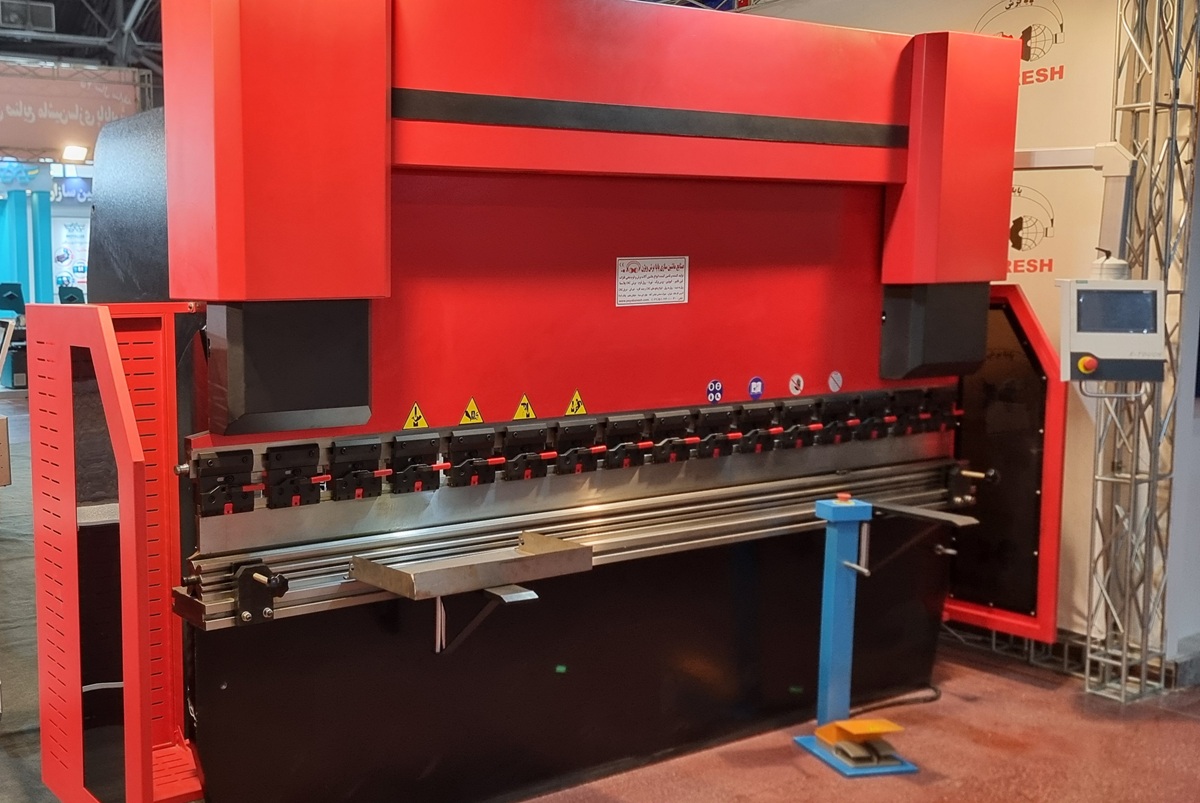

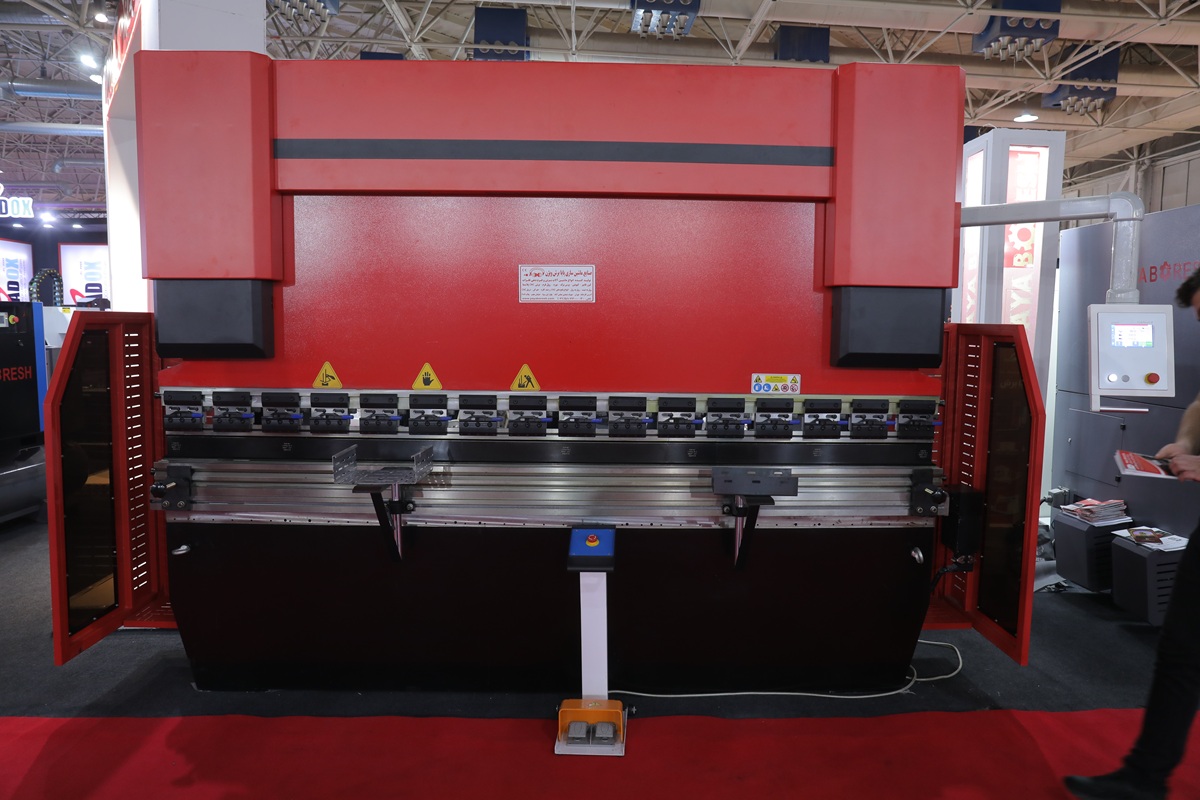

    دستگاه پرس برک CNC

    این نوع پرس برک دارای بالاترین و بیشترین دقت عملکرد است. برای راه اندازی این دستگاه یک اپراتور با توجه به نوع سفارش و ورق فلزی مورد استفاده، زاویه فرم دهی و ضخامت ورق را وارد سیستم دستگاه می کند و سپس ماشین پرس برک CNC قدرت مورد نیاز را برای نتیجه مورد نظر تنظیم کرده و کار خم کاری را شروع می کند.



    مشخصات دستگاه پرس برک ماشین سازی پایابرش

    • نصب سنبه توسط کلمپ ها به پیشانی جهت تنظیم سریع و آسان
    • سیستم هیدرولیک پروپرشنال یا فیکس کن
    • قرار عقب تک محوره بال اسکرو برقی
    • خم دو مرحله ای
    • نوع سنبه و ماتریس (ایتالیایی،ایرانی،چینی و یا نوع قاشقی و ساده)
    • فیکس کن حهت تولید انواع پرس برک کمتر از 6 میلیمتر
    • برنامه پذیری (500 برنامه در PLC)
    • قرار عقب سه جهته
    • در صورت درخواست مشتری امکان تولید پرس برک CNC دو محور،چهار محور و شش محور وجود دارد



    پرس برک ۳ متر

    این نوع از پرس برک ها دارای ظرفیت 85 تا 320 تن هستند و می توانند برای فرم دهی ورق های فلزی از 4 تا 15 میلیمتری کاربرد داشته باشند. طول این نوع از دستگاه های پرس همان طور که از نام آن مشخص است،3 متر است. قیمت پرس برک 3 متری با توجه به ظرفیت آن و ابعاد فلزی که می تواند خم کاری کند، می تواند متفاوت باشد.

    قدرت موتور(Hp)
    ضخامت خم(MM)
    فاصله بین پایه ها (MM)
    کورس جک(MM)
    طول (MM)
    ظرفیت(تن)
    مدل
    ۱۰
    ۴
    ۲۵۰۰
    ۱۸۰
    ۳۱۰۰
    ۸۵
    PB-HB 3004
    ۱۵۵۲۵۰۰۱۸۰۳۱۰۰۱۰۰PB-HB 3004
    ۲۰
    ۶
    ۲۵۰۰
    ۱۸۰
    ۳۱۰۰
    ۱۲۵
    PB-HB 3006
    ۲۵
    ۸
    ۲۵۰۰
    ۲۲۰
    ۳۱۰۰
    ۱۷۰
    PB-HB 3008
    ۳۰
    ۱۰
    ۲۵۰۰
    ۲۲۰
    ۳۱۰۰
    ۲۱۰
    PB-HB 3010
    ۳۰
    ۱۲
    ۲۵۰۰
    ۲۴۰
    ۳۱۰۰
    ۲۶۰
    PB-HB 3012
    ۴۰
    ۱۵
    ۲۵۰۰
    ۲۴۰
    ۳۱۰۰
    ۳۲۰
    PB-HB 3015

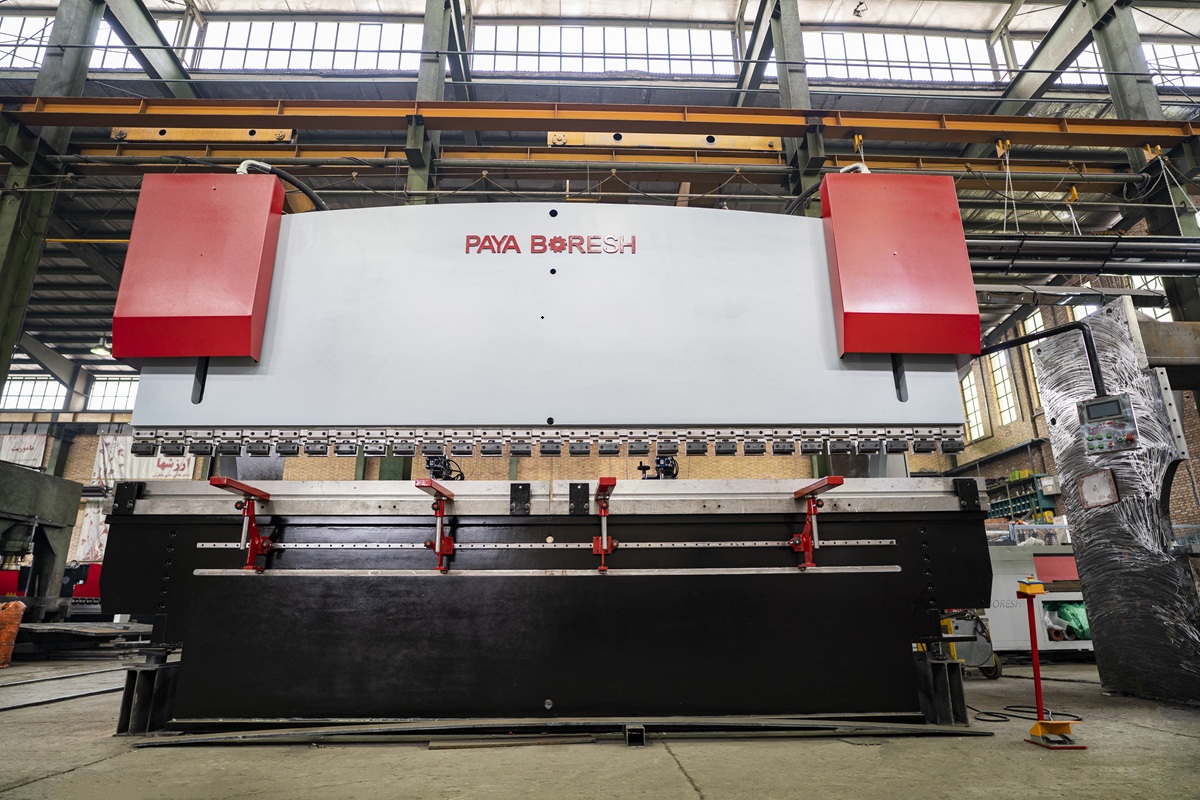

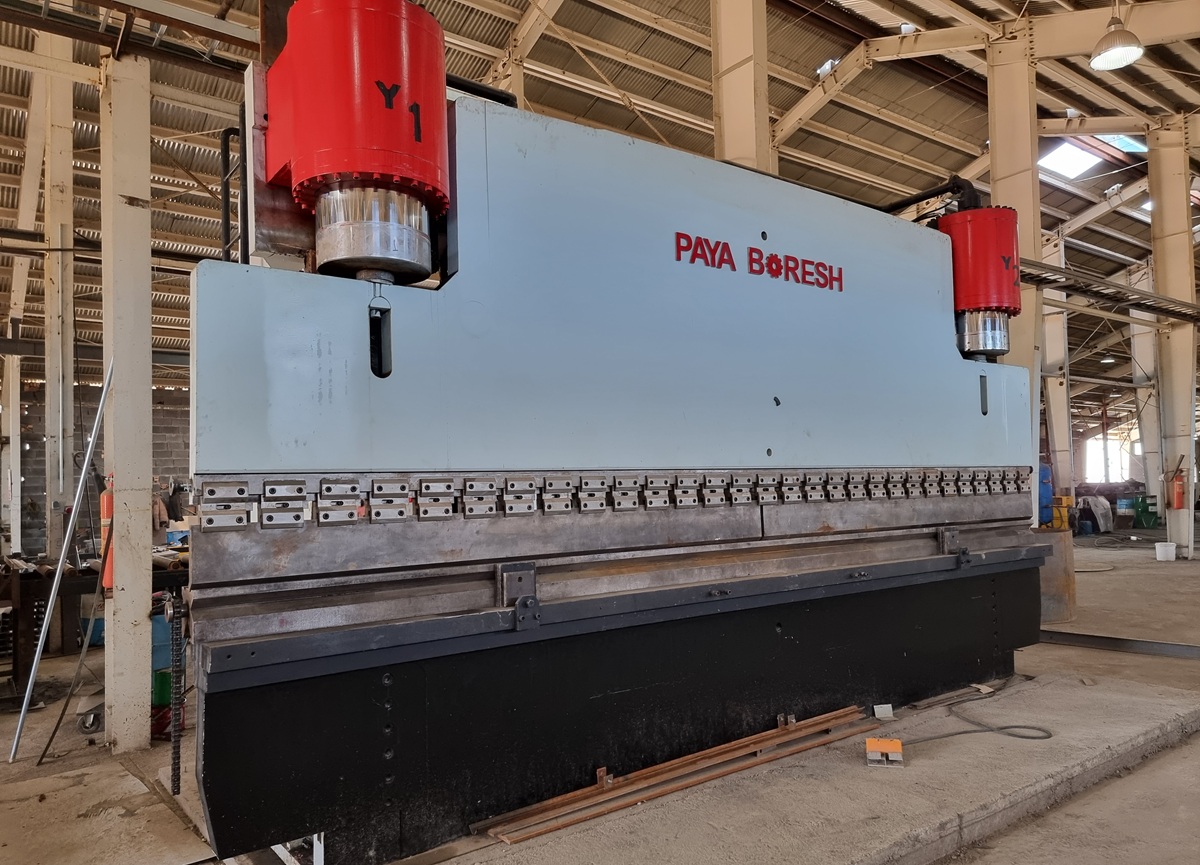

    پرس برک ۶ متر

    این پرس برک ها که دارای طول 6 متر هستند، می توانند برای خم کاری ورق های فلزی با ضخامت 4 تا 15 میلیمتر به کار بروند و ظرفیت آن ها می تواند از 170 تا 630 تن در انواع مختلف، متغیر باشد. قیمت پرس برک 6 متری، به ظرفیت تناژ و ضخامت ورق فلزی که می تواند فرم دهی کند، بستگی دارد و می تواند در برندها و مدل های مختلف، متفاوت باشد.

    وزن (Ton)
    قدرت موتور(Hp)
    طول (MM)
    فاصله بین پایه ها(MM)
    کورس جک (MM)
    ضخامت خم (MM)
    ظرفیت (Ton)
    مدل
    ۲۴
    ۴۵
    ۶۱۰۰
    ۳۰۰
    ۳۰۰
    ۴
    ۱۷۰
    PB-HB 6004
    ۲۶
    ۴۵
    ۶۱۰۰
    ۳۰۰
    ۳۰۰
    ۶
    ۲۵۰
    PB-HB 6006
    ۲۸
    ۶۰
    ۶۱۰۰
    ۳۰۰
    ۳۲۰
    ۸
    ۳۴۰
    PB-HB 6008
    ۳۰
    ۷۰
    ۶۱۰۰
    ۳۰۰
    ۳۲۰
    ۱۰
    ۴۲۰
    PB-HB 6010
    ۳۲
    ۷۵
    ۶۱۰۰
    ۳۰۰
    ۳۲۰
    ۱۲
    ۵۰۰
    PB-HB 6012
    ۳۴
    ۷۵
    ۳۱۰۰
    ۳۰۰
    ۳۲۰
    ۱۵
    ۶۳۰
    PB-HB 6015



    سوالات متداول در مورد دستگاه پرس برک

    چرا تعمیرات و خدمات پس از فروش دستگاه پرس برک مهم است؟

    یکی از مهم ترین مواردی که در زمان خرید ماشین پرس برک باید به آن توجه داشت، تعمیرات و خدمات پس از فروش دستگاه است. دستگاه های پرس برک مانند تمامی ماشین آلات دارای قطعات متفاوت و زیادی هستند که به مرور زمان می توانند دچار فرسودگی، اشکال و یا خرابی شوند، که در این حالت نیاز به تعمیر و تعویض قطعات و عیب یابی دستگاه، احساس می شود. دستگاه هایی که استفاده از آن ها رایج نیست، قطعات و خدمات پس از فروش مناسبی ندارند و اگر دچار خرابی شوند، باعث عقب افتادن کار و خواب دستگاه می شوند.
    شرکت پایابرش با داشتن یک تیم تشکیل شده از متخصصان و مشاوران متبحر در صنعت ماشین سازی، می تواند خدمات تعمیرات، عیب یابی و نصب دستگاه را در کمترین زمان و با بالاترین کیفیت ارائه کند.

    خرید اقساطی دستگاه پرس برک؟

    امروزه با افزایش قیمت های ماشین آلات برش و فرم دهی فلزات، خرید نقدی آن ها می تواند برای افراد مشکل ساز و یا سخت باشد.
    شرکت پایابرش به منظور راحتی بیشتر مشتریان خود شرایط مناسب خرید اقساطی دستگاه پرس برک را فراهم ساخته است. شما می توانید برای دریافت اطلاعات دقیق تر از نحوه ارائه این خدمات، از طریق شماره تماس 02151026000 و یا 09102275617، با مشاوران ما در ارتباط باشید.

    همان طور که در توضیحات قسمت های مختلف متن اشاره شد، دستگاه های پرس برک انواع متفاوتی دارند و در زمان خرید دستگاه باید به عوامل متفاوتی توجه کرد تا بتوان یک پرس برک متناسب با نیاز تهیه کرد. از عوامل مهم و بسیار تاثیرگذار بر نوع پرس برک می توان به برند دستگاه، قطعات آن، خدمات پس از فروش، طول خم، ضخامت خم، سرعت دستگاه و ظرفیت تناژ دستگاه اشاره کرد.
    هر نوع محصولی نهایی ورق فلزی فرم دهی شده، نیاز به نوع خاصی از دستگاه پرس برک دارد، پس در زمان تهیه محصول باید به دقت به همه عوامل توجه کرد.
    صنایع ماشین سازی دانش بنیان پایابرش با بیش از 40 سال سابقه یکی از بزرگترین و معتبرترین شرکت های تولید و تامین کننده ماشین آلات برش و فرم دهی ورق های فلزی در ایران است. شما می توانید برای انتخاب راحت تر دستگاه پرس برک مورد نظر خود با متخصصان پایابرش مشورت کنید و مناسب ترین دستگاه را برای خدمات پرس برک انتخاب کنید. برای ارتباط با پایابرش و دریافت مشاوره می توانید با شماره تماس 02151026000 و یا 09102275617، تماس خاصل فرمایید.
