مزایای دستگاه پانچ CNC
- دقت و سرعت بسیار بالا
- قابلیت پیاده سازی سوراخ بدون خط کشی و به صورت اتوماتیک
- دریافت فایل از کامپیوتر در مدل ها و ابعاد متنوع متناسب با فعالیت های صنعتی مختلف
نیاز به مشاوره دارید؟
ویژگی های دستگاه
- دقت بالای سوراخکاری بصورت هندسی
- سرعت در سوراخکاری
- عدم نیاز به خطکشی
- تکرار پذیری بالا
- برنامه ریزی آسان
- نگهداری و تعمیرات آسان
- استفاده از کنترلهای صنعتی
- دقت محورها در حد هزارم میلی متر
- دریافت فایلهای اتو کد و کتیا

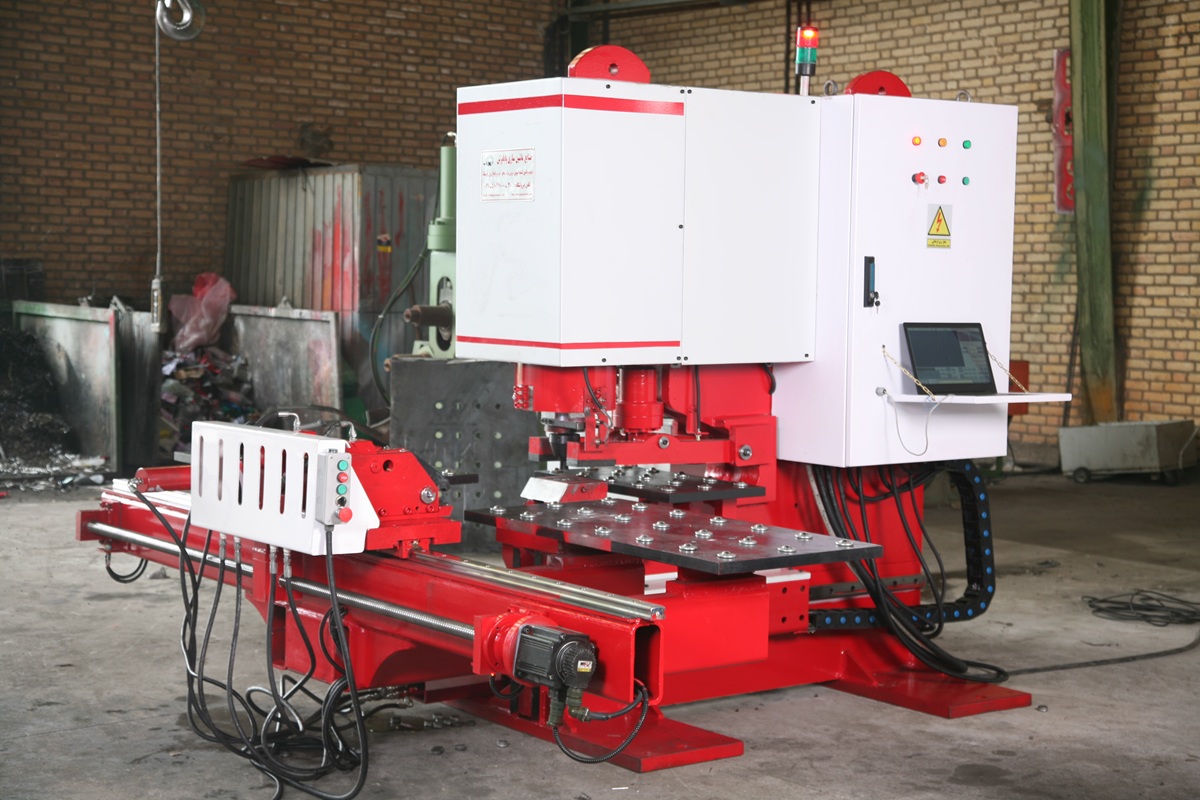

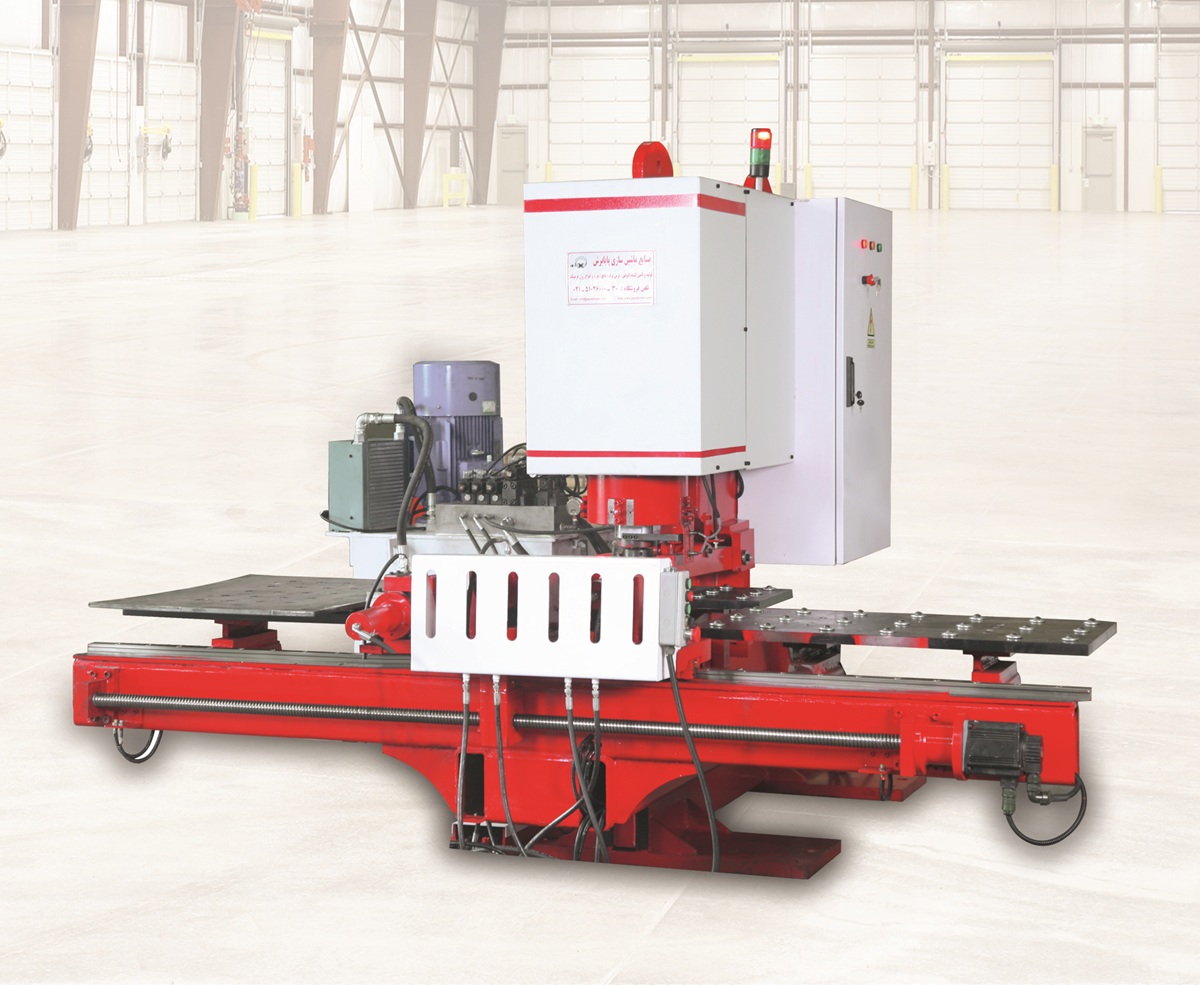

پانچ CNC سه محور
مشخصات فنی | |
حداکثر فشار (نیوتن) | 100 تن |
سرعت ضربه ها در دقیقه | حداکثر سرعت :12 ضرب در دقیقه |
حداکثر وزن و ضخامت ورق | ورق ضخامت 25 میلیمتر |
ابعاد میزکار | 60cm×90cm |
تعداد ابزار | تک ابزار ،16 ابزار ،24 ابزار ،26ابزار و 36 ابزار |
اندازه حرکت محور | 60cm |
اندازه حرکت محور | 90cm |
حداکثر سرعت محور و (متر بر دقیقه) | 20سانتیمتر بر دقیقه) |
سرعت حرکتی (دور در دقیقه) | 20cm/min |
تعدادایستگاه | متغیر |
حداکثر قطر سوراخ | 25 میلیمتر |
درصد خطا | -/+0.2mm |
تعداد محور کنترل | 3 محور |
سیستم کنترل | Servo control system |
موتور | 1480 دور |
قدرت موتور | 30HP |

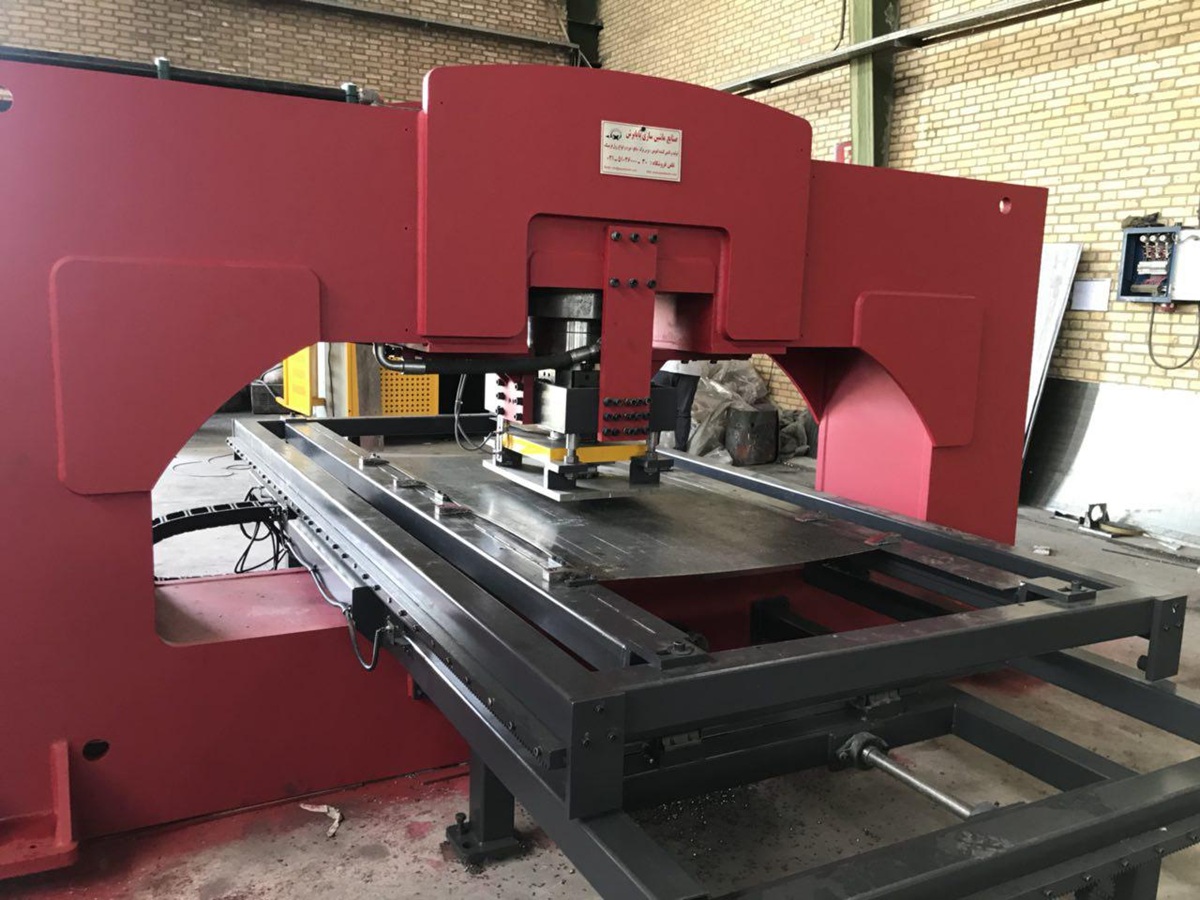

پانچ ۲۵ میل CNC
مشخصات فنی پانچ 25 میل cnc | |
حداكثر فشار (نيوتن): | 110 تن (قابل سفارش) |
حداگثر وزن و ضخا مت ورق | ضخامت ورق 25ميليمتر وزن500KY |
ابعاد ميز | طبق سفارش |
ابعاد کارگیر ورق : | 900*600 |
اندازه حركت محورx | 700mm |
اندازه حركت محورy | 1400mm قابل افزایش |
حداگثر سرعت محور (متر بر ثانيه ) | 10 سانتيمتر درثانیه |
تعداد محور كنترل | 2 محور |
قابلیت برنامه ریزی | از طریق اتوکد |
سيستم كنترل | CNC |
سیستم کنترل مانیتور | PCBACE |
لوازم برقی | زیمنس آلمان HMIP زیمنس آلمان |
لوازم هیدرولیک | دیپلمات ایتالیا |
سیستم ازوت | جهت بالا بردن سرعت پانچ |
فیلتر هیدرولیک | مگنتی و برقی |
بازکردن فایل ها | برای اتوکد وکتیا و نرم افزار های مرتبط |
پانچ CNC هیدرولیکی، دستگاهی قدرتمند و دقیق برای برش ورق فلز
پانچ CNC هیدرولیکی یک دستگاه صنعتی است که برای برش ورق فلز با استفاده از نیروی هیدرولیک استفاده می شود. این دستگاه از یک پرس هیدرولیک، یک سیستم کنترل CNC و یک مجموعه ابزار تشکیل شده است. پرس هیدرولیک نیروی لازم برای برش ورق فلز را تامین می کند، سیستم کنترل CNC موقعیت ابزار را کنترل می کند و مجموعه ابزار شکل و اندازه سوراخ یا برش را تعیین می کند.
پانچ CNC هیدرولیکی برای چه کاربردهایی استفاده می شود؟
پانچ CNC هیدرولیکی برای طیف گسترده ای از کاربردها در صنایع مختلف استفاده می شود. برخی از کاربردهای رایج عبارتند از:
- تولید قطعات فلزی
- ساخت سازه های فلزی
- تولید لوازم خانگی
- ساخت تجهیزات پزشکی
- ساخت قطعات خودرو
مزایای پانچ CNC هیدرولیکی
پانچ CNC هیدرولیکی مزایای زیادی نسبت به سایر روش های برش ورق فلز دارد. برخی از مزایای این دستگاه عبارتند از:
- دقت بالا: پانچ CNC هیدرولیکی می تواند سوراخ ها و برش های دقیقی با دقت ابعادی بالا ایجاد کند.
- سرعت بالا: پانچ CNC هیدرولیکی می تواند با سرعت بالا ورق فلز را برش دهد.
- قابلیت تکرارپذیری: پانچ CNC هیدرولیکی می تواند سوراخ ها و برش های یکسانی را به طور مداوم ایجاد کند.
- ایمنی بالا: پانچ CNC هیدرولیکی با استفاده از سیستم های ایمنی پیشرفته، ایمنی کار با این دستگاه را افزایش می دهد.
چگونه یک پانچ CNC هیدرولیکی را انتخاب کنیم؟
هنگام انتخاب یک پانچ CNC هیدرولیکی، باید عوامل مختلفی را در نظر بگیرید. برخی از عوامل مهم عبارتند از:
- ضخامت ورق فلز: پانچ CNC هیدرولیکی باید قادر به برش ورق فلزی با ضخامت مورد نیاز باشد.
- اندازه ورق فلز: پانچ CNC هیدرولیکی باید قادر به برش ورق فلزی با اندازه مورد نیاز باشد.
- نوع برش: پانچ CNC هیدرولیکی باید قادر به ایجاد انواع برش های مورد نیاز باشد.
- محدودیت های بودجه: پانچ CNC هیدرولیکی ها در طیف وسیعی از قیمت ها موجود هستند.
