راهنمای جامع انتخاب تناژ مناسب پرس برک برای خط تولید ورق

عوامل مؤثر بر تعیین تناژ مناسب پرس برک

انتخاب تناژ مناسب پرس برک برای خط تولید ورق هرگز به یک عامل واحد محدود نمی‌شود، بلکه حاصل تعامل پیچیده‌ای از متغیرهای فنی و عملیاتی است. شناخت این عوامل نه‌تنها به شما در محاسبه دقیق‌تر نیروی مورد نیاز کمک می‌کند، بلکه دیدی جامع نسبت به محدودیت‌ها و قابلیت‌های خط تولیدتان به شما می‌دهد. در این بخش، به بررسی دو دسته از مهم‌ترین این عوامل یعنی ویژگی‌های فیزیکی ورق و ابعاد هندسی خم می‌پردازیم.

توجه داشته باشید که چشم‌پوشی از هر یک از این عوامل، می‌تواند محاسبات شما را با خطای فاحشی مواجه کند. برای مثال، حتی اگر ضخامت و جنس ورق را به‌درستی تشخیص دهید، اما طول خم یا عرض دهانه قالب را نادیده بگیرید، نتیجه نهایی با واقعیت فاصله زیادی خواهد داشت. بنابراین، توصیه می‌شود پیش از هرگونه اقدام برای خرید یا تنظیم دستگاه، این عوامل را به‌دقت مورد ارزیابی قرار دهید.

ضخامت و جنس ورق

مهم‌ترین عامل در تعیین تناژ مناسب پرس برک برای خط تولید ورق، ضخامت و جنس ماده‌ای است که قرار است خم‌کاری شود. به‌طورکلی، هرچه ضخامت ورق بیشتر باشد، نیروی بیشتری برای خم‌کردن آن نیاز است. این رابطه به‌صورت توان دوم ضخامت در فرمول‌های محاسبه تناژ ظاهر می‌شود، به این معنا که افزایش اندک در ضخامت، تأثیر قابل‌توجهی بر نیروی مورد نیاز دارد. برای مثال، خم‌کاری ورق فولادی با ضخامت ۱۰ میلی‌متر، نیرویی چندین برابر بیشتر از ورق ۵ میلی‌متری نیاز دارد.

جنس ورق نیز از اهمیت ویژه‌ای برخوردار است. ورق‌های فولادی ساده، فولاد ضدزنگ (استنلس استیل)، ورق‌های آلومینیومی، برنجی و مسی هرکدام دارای مقاومت کششی متفاوتی هستند. فولاد ضدزنگ به‌دلیل سختی و مقاومت بیشتر، به تناژ بالاتری نسبت به فولاد معمولی با همان ضخامت نیاز دارد. در مقابل، ورق‌های آلومینیومی نرم‌تر بوده و به نیروی کمتری برای خم‌کاری نیاز دارند. بنابراین، پیش از هرگونه محاسبه، باید به‌دقت مشخص کنید که چه نوع ورق‌هایی در خط تولید شما استفاده می‌شوند و ضخامت آنها در چه بازه‌ای قرار دارد.

طول خم و عرض دهانه قالب

طول خم یکی دیگر از پارامترهای اساسی در محاسبه تناژ است. هرچه طول خم بیشتر باشد، نیروی بیشتری برای ایجاد خم یکنواخت در طول ورق مورد نیاز است. به همین دلیل، هنگام خرید دستگاه پرس برک، علاوه بر تناژ، باید به طول بستر دستگاه نیز توجه کنید. به‌طورکلی، طول دستگاه پرس برک باید متناسب با حداکثر طول قطعات تولیدی شما انتخاب شود.

عرض دهانه قالب (V-die) نیز تأثیر مستقیمی بر تناژ مورد نیاز دارد. قاعده کلی این است که عرض دهانه قالب باید حداقل ۵ برابر و حداکثر ۱۲ برابر ضخامت ورق باشد. انتخاب دهانه قالب با عرض مناسب، نه‌تنها به کاهش نیروی مورد نیاز کمک می‌کند، بلکه از ایجاد ترک و شکستگی در ورق نیز جلوگیری می‌نماید. هرچه عرض دهانه قالب بیشتر باشد، نیروی کمتری برای خم‌کاری نیاز است، اما باید دقت داشت که افزایش بیش‌ازحد عرض دهانه، باعث کاهش دقت خم و افزایش شعاع خم می‌شود. بنابراین، انتخاب بهینه عرض قالب، تعادل ظریفی بین کاهش نیرو و حفظ کیفیت خم است.

روش‌های محاسبه تناژ مورد نیاز

برای اینکه بتوانید با اطمینان کامل تناژ مناسب پرس برک برای خط تولید ورق را تعیین کنید، آشنایی با روش‌های استاندارد محاسباتی امری ضروری است. خوشبختانه مهندسان و متخصصان این حوزه، فرمول‌ها و روش‌های تجربی متعددی را تدوین کرده‌اند که به شما امکان می‌دهد با دقتی قابل‌قبول، نیروی مورد نیاز دستگاه خود را پیش‌بینی کنید. انتخاب هر کدام از این روش‌ها به امکانات شما و میزان دقت مورد نیاز پروژه بستگی دارد.

به‌طورکلی، روش‌های محاسبه تناژ به دو دسته کلی «تحلیلی (فرمولی)» و «تجربی (جدولی)» تقسیم می‌شوند. روش‌های تحلیلی مبتنی بر اصول مکانیک و مقاومت مصالح هستند و دقت بالایی دارند، در حالی که روش‌های تجربی با استفاده از داده‌های جمع‌آوری شده از سال‌ها کار عملی، راهکارهایی سریع و کاربردی برای محیط‌های تولیدی ارائه می‌دهند. در ادامه به بررسی هر یک از این رویکردها می‌پردازیم.

فرمول استاندارد محاسبه تناژ

برای محاسبه دقیق تناژ مناسب پرس برک برای خط تولید ورق، از فرمول‌های استاندارد مهندسی استفاده می‌شود. یکی از رایج‌ترین این فرمول‌ها به صورت زیر است:

P = (K × L × T²) / (V × C)

در این فرمول:

• P:  تناژ مورد نیاز (بر حسب تن)
• K:  ضریب ماده که به نوع فلز وابسته است
• L:  طول خم (بر حسب متر)
• T:  ضخامت ورق (بر حسب میلی‌متر)
• V:  عرض دهانه قالب (بر حسب میلی‌متر)
• C:  ثابت (معمولاً ۱٫۴۲)

استفاده از این فرمول، با در نظر گرفتن ویژگی‌های ماده و ابعاد ورق، به شما امکان می‌دهد تا تناژ مناسب را با دقت قابل‌قبولی محاسبه کنید. ضریب ماده (K) برای فولاد معمولی حدود ۱٫۲، برای فولاد ضدزنگ حدود ۱٫۶ و برای آلومینیوم حدود ۰٫۹ در نظر گرفته می‌شود. توجه داشته باشید که این فرمول، نیروی مورد نیاز برای خم‌کاری با زاویه ۹۰ درجه را محاسبه می‌کند و برای زوایای دیگر، ممکن است نیاز به تعدیل داشته باشد.

محاسبه سریع تناژ با روش تجربی

علاوه بر فرمول دقیق، روش‌های تجربی نیز برای تخمین سریع تناژ وجود دارد که در محیط‌های صنعتی کاربرد فراوانی دارد. یکی از این روش‌ها، استفاده از نسبت ضخامت به عرض دهانه قالب است. به‌عنوان یک قاعده کلی، زمانی که ضخامت ورق بین ۰ تا ۳ میلی‌متر است، عرض دهانه قالب باید حدود ۶ برابر ضخامت در نظر گرفته شود. برای ضخامت‌های ۳ تا ۱۰ میلی‌متر، این نسبت به ۸ برابر افزایش می‌یابد و برای ضخامت‌های بیشتر از ۱۰ میلی‌متر، نسبت ۱۰ تا ۱۲ برابر توصیه می‌شود.

بر اساس این نسبت‌ها و با استفاده از جداول استاندارد موجود در کاتالوگ‌های فنی، می‌توان تناژ تقریبی مورد نیاز را به‌سرعت تخمین زد. با این حال، توصیه می‌شود برای پروژه‌های حساس و تولید انبوه، حتماً از محاسبات دقیق فرمولی استفاده کنید. همچنین توجه داشته باشید که این محاسبات، نیروی خم‌کاری را در شرایط ایده‌آل نشان می‌دهند و در عمل، عواملی مانند اصطکاک، روانکاری، دما و سرعت خم‌کاری نیز می‌توانند بر نیروی مورد نیاز تأثیر بگذارند.

جدول راهنمای انتخاب تناژ بر اساس ضخامت و طول ورق

پس از آشنایی با فرمول‌ها، شاید برایتان مفید باشد که اعداد و ارقام را به‌صورت عینی و در قالب جدول مشاهده کنید. استفاده از جدول راهنمای انتخاب تناژ یکی از رایج‌ترین روش‌ها در میان اپراتورها و تکنسین‌های خطوط تولید است که به آن‌ها امکان می‌دهد در کوتاه‌ترین زمان ممکن، یک تخمین اولیه از تناژ مورد نیاز به دست آورند. این جداول معمولاً بر اساس جنس ورق (فولاد معمولی) تهیه می‌شوند و می‌توانند مرجعی سریع برای تصمیم‌گیری اولیه باشند.

البته باید توجه داشته باشید که جداول راهنما، جایگزین محاسبات دقیق مهندسی نمی‌شوند، اما ابزار بسیار کارآمدی برای شروع کار و بررسی سریع گزینه‌ها هستند. در بخش زیر، با ارائه یک جدول کاربردی بر اساس ضخامت‌های متداول و طول‌های مختلف، شما را در درک بهتر رابطه بین این پارامترها یاری می‌کنیم.

ضخامت‌های متداول و تناژ پیشنهادی

برای سهولت در انتخاب تناژ مناسب پرس برک برای خط تولید ورق، در این بخش جدول راهنمایی بر اساس ضخامت و طول ورق فولادی معمولی ارائه می‌شود. این مقادیر بر اساس فرمول استاندارد و با فرض استفاده از قالب با دهانه مناسب (۸ برابر ضخامت) محاسبه شده‌اند. لطفاً توجه داشته باشید که این مقادیر تقریبی بوده و برای ورق‌های با جنس متفاوت (ضدزنگ، آلومینیوم و غیره) نیاز به تعدیل دارند.

برای ورق‌های با ضخامت ۲ میلی‌متر، تناژ مورد نیاز برای طول خم ۱ متر حدود ۱۵ تن، برای طول ۲ متر حدود ۳۰ تن و برای طول ۳ متر حدود ۴۵ تن می‌باشد. برای ورق‌های با ضخامت ۳ میلی‌متر، این مقادیر به ترتیب به ۳۵، ۷۰ و ۱۰۵ تن افزایش می‌یابد. ورق‌های با ضخامت ۴ میلی‌متر به تناژ ۶۰ تن (برای طول ۱ متر)، ۱۲۰ تن (برای طول ۲ متر) و ۱۸۰ تن (برای طول ۳ متر) نیاز دارند. برای ضخامت‌های ۵ و ۶ میلی‌متر، تناژ مورد نیاز به‌ترتیب ۹۰ و ۱۳۰ تن برای طول ۱ متر خواهد بود.

همان‌طور که مشاهده می‌کنید، رابطه بین ضخامت و تناژ به‌صورت توان دوم است، به این معنا که افزایش ضخامت از ۲ به ۴ میلی‌متر، تناژ مورد نیاز را حدوداً ۴ برابر افزایش می‌دهد. بنابراین، در خطوط تولیدی که با ضخامت‌های متنوعی از ورق کار می‌کنند، انتخاب تناژ بر اساس حداکثر ضخامت و طول، ضروری است.

انتخاب بر اساس حداکثر نیاز تولید

در بسیاری از خطوط تولید، ورق‌هایی با ضخامت‌ها و طول‌های مختلف فرآوری می‌شوند. در چنین شرایطی، بهترین راهکار این است که تناژ دستگاه را بر اساس حداکثر ضخامت و حداکثر طول ورق‌های مورد استفاده در خط تولید محاسبه کنید. به عبارت دیگر، اگر در خط تولید خود ورق‌هایی با ضخامت حداکثر ۶ میلی‌متر و طول حداکثر ۳ متر دارید، باید دستگاهی با تناژ حداقل ۲۰۰ تن انتخاب کنید تا بتوانید همه محصولات را با کیفیت مطلوب تولید کنید.

با این حال، توجه داشته باشید که خرید دستگاه با تناژ بسیار بالاتر از نیاز واقعی، هزینه‌های سرمایه‌گذاری و مصرف انرژی را افزایش می‌دهد. بنابراین، توصیه می‌شود ابتدا نیازهای دقیق خط تولید خود را بررسی کرده و سپس با مشاوران فنی صنایع ماشین‌سازی پایابرش در این زمینه مشورت کنید. کارشناسان پایابرش با بررسی دقیق نوع ورق‌ها، ضخامت‌ها، ابعاد قطعات و حجم تولید، بهترین پیشنهاد را از نظر تناژ، طول و نوع دستگاه به شما ارائه خواهند داد.

انواع پرس برک از نظر سیستم محرکه

تا اینجا بیشتر بر روی عدد و رقم تناژ متمرکز بودیم، اما نباید فراموش کرد که انتخاب تناژ مناسب پرس برک برای خط تولید ورق، تنها به نیروی خم‌کاری خلاصه نمی‌شود؛ بلکه نوع سیستمی که این نیرو را تولید می‌کند نیز به همان اندازه در بهره‌وری و هزینه‌های جاری خط تولید تأثیرگذار است. به‌طورکلی، پرس برک‌ها از نظر نحوه تأمین نیرو به دو دسته اصلی هیدرولیک و الکتریکی (سروو) تقسیم می‌شوند که هرکدام ویژگی‌ها، مزایا و معایب خاص خود را دارند.

درک تفاوت‌های اساسی بین این دو سیستم، به شما کمک می‌کند تا علاوه بر تأمین تناژ مورد نظر، دستگاهی را انتخاب کنید که از نظر مصرف انرژی، سرعت تولید، دقت و هزینه‌های نگهداری نیز با اهداف بلندمدت شما همخوانی داشته باشد. در ادامه، نگاهی دقیق‌تر به هر یک از این سیستم‌ها خواهیم داشت.

پرس برک هیدرولیک

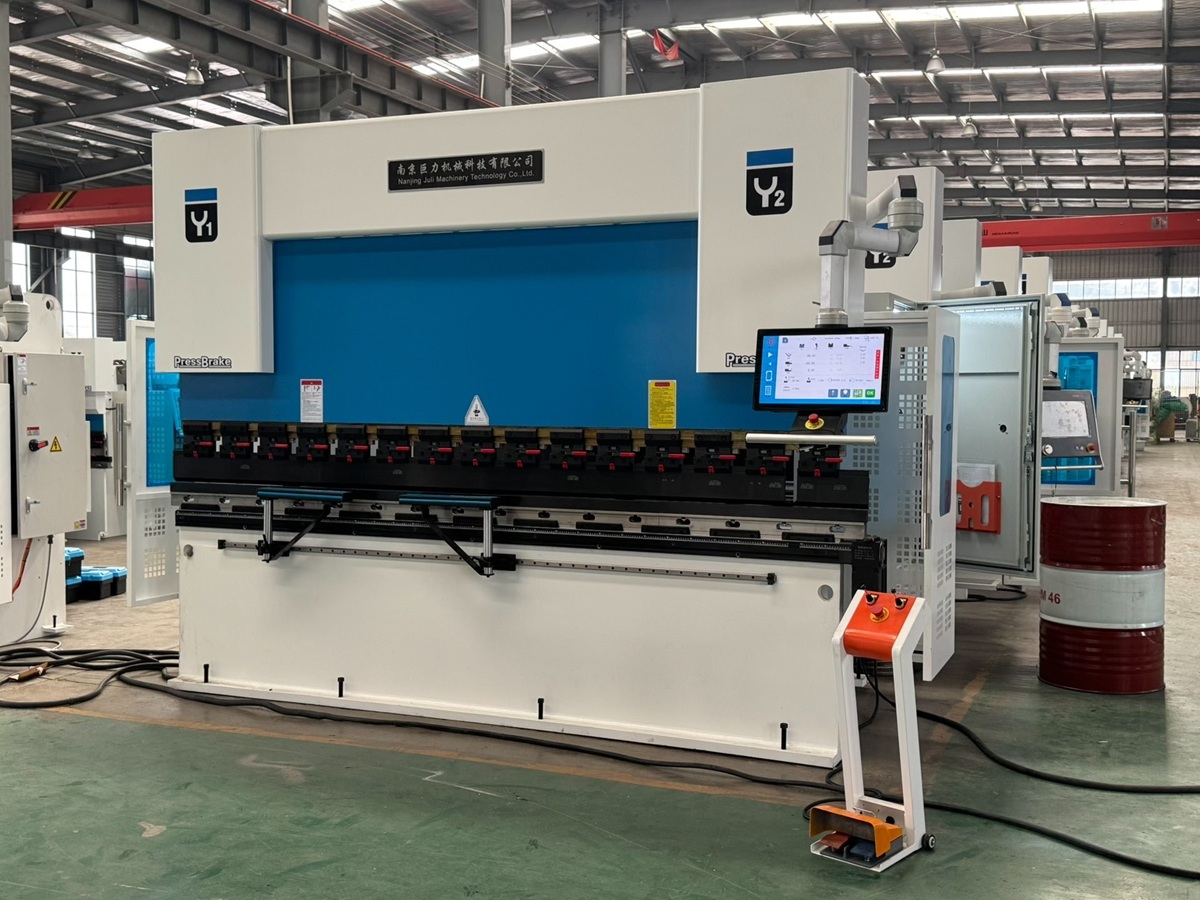

دستگاه پرس برک هیدرولیک یکی از رایج‌ترین انواع این دستگاه‌ها در صنایع فلزکاری هستند. در این دستگاه‌ها، نیروی مورد نیاز برای خم‌کاری توسط سیستم هیدرولیک تأمین می‌شود. سیلندرهای هیدرولیک با استفاده از فشار روغن، حرکت سنبه (پانچ) را به سمت پایین هدایت کرده و ورق را روی ماتریس (دای) خم می‌کنند. مزیت اصلی پرس برک‌های هیدرولیک، توانایی آنها در اعمال نیروی بسیار بالا و کنترل دقیق فشار و سرعت است که آنها را برای خم‌کاری ورق‌های ضخیم و سنگین مناسب می‌سازد.

با این حال، پرس برک‌های هیدرولیک معایبی نیز دارند. این دستگاه‌ها به سیستم روغن‌کاری پیچیده نیاز دارند و نشتی روغن یکی از مشکلات رایج در آنهاست. همچنین مصرف انرژی در این دستگاه‌ها نسبتاً بالا بوده و نیاز به تعمیرات و نگهداری دوره‌ای سیستم هیدرولیک، هزینه‌های عملیاتی را افزایش می‌دهد. با وجود این معایب، به‌دلیل توان بالای این دستگاه‌ها، همچنان در بسیاری از صنایع سنگین کاربرد گسترده‌ای دارند.
