نحوه محاسبه نیروی برش گیوتین برای ورقهای فولادی، استیل و آلومینیوم بر اساس مقاومت برشی فلز، ضخامت ورق و زاویه تیغه انجام میشود. فرمول استاندارد مهندسی برای محاسبات دقیق نیرو به صورت حاصلضرب مقاومت برشی در مجذور ضخامت، تقسیم بر دو برابر تانژانت زاویه برش تعریف میشود که تعیین ظرفیت دستگاه گیوتین را ممکن میسازد.
برش دقیق ورقهای فلزی سنگ بنای بسیاری از فرآیندهای تولید صنعتی و کارگاهی است. در صنایع فلزی، دقت در ابعاد و کیفیت لبههای برشخورده مستقیماً بر مراحل بعدی مانند جوشکاری، خمکاری و مونتاژ تأثیر میگذارد. فرآیند برشکاری با دستگاه گیوتین به دلیل سرعت بالای اجرا و صرفه اقتصادی بالا، متداولترین روش برای قطعهگذاری ورقهای فلزی به شمار میرود. با این حال، نادیده گرفتن محاسبات مکانیکی و شبیهسازی دقیق نیروی مورد نیاز برای هر متریال میتواند خسارات جبرانناپذیری به تجهیزات گرانقیمت کارگاهی وارد کند.
اعمال نیروی بیش از حد به بدنه دستگاه، استفاده از تنظیمات نادرست برای ضخامتهای بالا و عدم هماهنگی میان جنس ورق و توان سیستم هیدرولیک، از عوامل اصلی استهلاک زودرس تیغهها و خرابی جکهای هیدرولیک هستند. از این رو، درک علمی و تجربی رفتار مکانیکی فلزات گوناگون نظیر فولادهای ساختمانی، فولادهای ضد زنگ (استیل) و آلیاژهای آلومینیوم در حین برش، نقشی حیاتی در بهینهسازی تولید دارد. برند پایابرش به عنوان یکی از مراجع طراحی و تولید ماشینآلات صنعتی، همواره بر اهمیت کالیبراسیون و محاسبات فنی پیش از شروع عملیات برش تاکید میکند.
۱. پارامترهای کلیدی در محاسبات نیروی برش
فرآیند جدایش مکانیکی در گیوتین برخلاف تصور عمومی، یک فرآیند سادهی فشاری نیست، بلکه یک تغییر شکل پلاستیک شدید است که به شکست نهایی در امتداد خط برش منجر میشود. برای درک نحوه محاسبه نیروی برش گیوتین برای ورقهای فولادی، استیل و آلومینیوم ابتدا باید پارامترهای فیزیکی و هندسی دخیل در این فرآیند را به دقت بررسی کرد. این پارامترها ساختار محاسباتی ماشینآلات را تعیین میکنند.
ضخامت ورق (tl و طول برش)
ضخامت ورق کلیدیترین متغیر هندسی در محاسبات مکانیکی برش است. رابطه میان ضخامت ورق و نیروی مورد نیاز برای برش به صورت غیرخطی و درجه دو افزایش مییابد. به این معنا که با دو برابر شدن ضخامت ورق، نیروی لازم برای برش آن چهار برابر خواهد شد. طول برش نیز مشخصکننده کل پهنای ورق است که تحت تاثیر لبه برنده تیغه قرار میگیرد. افزایش طول برش رابطه مستقیمی با افزایش انرژی کلی مصرفی دستگاه دارد، هرچند که با استفاده از زاویه تیغه مناسب میتوان نیروی لحظهای را در طول کار تعدیل کرد.
مقاومت برشی نهایی و ضریب مقاومت برشی ورق
هر فلزی بر اساس ساختار کریستالی و عناصر آلیاژی خود، مقاومت مشخصی در برابر تنشهای برشی نشان میدهد. تنش برشی نهایی که با نماد تائو نمایش داده میشود، نشاندهنده حداکثر تنشی است که متریال قبل از جدایش کامل تحمل میکند. ضریب مقاومت برشی ورق معمولاً نسبتی از مقاومت کششی نهایی فلز است که در محاسبات مهندسی بین ۰.۷ تا ۰.۸ برابر مقاومت کششی در نظر گرفته میشود. گریدهای فولادی نظیر St37 و St52 رفتاری کاملاً متفاوت از فولادهای آلیاژی سخت مانند استیل ۳۰۴ یا آلیاژهای نرم و شکلپذیر آلومینیوم سری ۵۰۰۰ و ۶۰۰۰ دارند.
انتخاب نادرست ضریب مقاومت برشی ورق در محاسبات کارگاهی، منجر به اعمال بار اضافی به سیستم هیدرولیک گیوتین و لرزشهای شدید بدنه دستگاه میشود که این امر صدمات جدی به شاسی صلب ماشین وارد میکند.

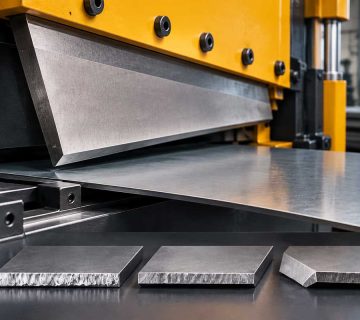

زاویه تیغه (Rake Angle)
تیغه بالایی دستگاه گیوتین معمولاً به صورت کاملاً موازی با تیغه پایینی نصب نمیشود، بلکه دارای یک زاویه شیب جزئی است که به آن زاویه برش یا زاویه تیغه میگویند. این زاویه که معمولاً بین ۰.۵ تا ۳ درجه تنظیم میشود، نقش بسیار مهمی در کاهش نیروی لحظهای برش دارد. با وجود زاویه تیغه، در هر لحظه تنها بخش کوچکی از طول ورق درگیر عملیات برش میشود. این ویژگی اجازه میدهد تا ورقهای بسیار ضخیم با دستگاههایی با توان موتور و ظرفیت جک هیدرولیک پایینتر به راحتی برش داده شوند، هرچند که زاویه بیش از حد میتواند سبب پیچیدگی و تاب برداشتن نوار ورقهای بریده شده با عرض کم شود.
۲. فرمول تخصصی محاسبه نیروی برش گیوتین
فرمولهای مهندسی متعددی برای تعیین دقیق میزان تناژ و نیروی لازم در عملیات قیچیکاری و گیوتین توسعه یافتهاند. این فرمولها رفتار پلاستیک ماده و پارامترهای دستگاه را به معادلات ریاضی تبدیل میکنند تا اپراتورها و مهندسان طراحی ماشینآلات بتوانند خروجی دقیقی به دست آورند.
فرمول استاندارد مهندسی برش
فرمول محاسبه نیروی برش گیوتین با در نظر گرفتن زاویه انحراف تیغه بالایی به شرح زیر تعریف میشود:
F = (0.5 S t^2) / tan(θ)
در این فرمول مکانیکی:
- F: نیروی برش نهایی بر حسب نیوتن(N).
- S: مقاومت برشی نهایی متریال بر حسب مگاپاسکال ((MPaیا نیوتن بر میلیمتر مربع.
- t: ضخامت واقعی ورق فلزی بر حسب میلیمتر (mm).
- Θ)تتا): زاویه تیغه بالایی گیوتین بر حسب درجه.
چنانچه تیغههای دستگاه کاملاً موازی باشند (که معمولاً در گیوتینهای صنعتی بزرگ به دلیل نیاز به نیروی بسیار کلان استفاده نمیشود)، فرمول برش مستقیم بدون زاویه به صورت زیر ساده میشود:
F = L t S
که در آن L طول کل خط برش بر حسب میلیمتر است. به دلیل نیاز به نیروهای عظیم در حالت موازی، صنایع ماشینسازی مدرن نظیر پایابرش از سیستمهای تنظیم زاویه هیدرولیک خودکار بهره میبرند تا نیروی مورد نیاز همواره در بهینهترین حالت ممکن قرار داشته باشد.
جدول فنی مقاومت برشی و ضرایب تجربی متریالها
برای انجام محاسبات سریع کارگاهی، جدول زیر مقادیر مقاومت کششی، مقاومت برشی و لقیهای پیشنهادی را برای رایجترین ورقهای مورد استفاده در بازار ایران ارائه میدهد:
| نوع ورق و گرید آلیاژی | مقاومت کششی نهایی (MPa) | مقاومت برشی نهایی (MPa) | ضریب تجربی مقاومت (K) | فاصله بین تیغهها (درصد ضخامت) |
| فولاد معمولی St37 | ۳۷۰ | ۲۹۰ | ۰.۸ | ۸٪ تا ۱۰٪ |
| فولاد صنعتی St52 | ۵۲۰ | ۴۱۰ | ۰.۸ | ۱۰٪ تا ۱۲٪ |
| استیل ۳۰۴ (نورد سرد) | ۶۲۰ | ۴۹۰ | ۱.۲ | ۱۱٪ تا ۱۳٪ |
| استیل ۳۱۶ (ضد اسید) | ۶۵۰ | ۵۲۰ | ۱.۳ | ۱۲٪ تا ۱۴٪ |
| آلومینیوم سری ۵۰۰۰ (۵۰۵۲) | ۲۳۰ | ۱۴۰ | ۰.۴ | ۵٪ تا ۷٪ |
| آلومینیوم سری ۶۰۰۰ (۶۰۶۱) | ۳۱۰ | ۱۹۰ | ۰.۵ | ۶٪ تا ۸٪ |
مثالهای عددی حلشده
مثال اول: محاسبات برش ورق استیل ۳۰۴
فرض کنید میخواهیم یک ورق از جنس فولاد ضد زنگ (استیل ۳۰۴) به ضخامت ۱۰ میلیمتر را با دستگاهی که دارای زاویه تیغه ۲ درجه است برش دهیم. با توجه به جدول فوق، مقاومت برشی استیل ۳۰۴ برابر با ۴۹۰ مگاپاسکال در نظر گرفته میشود.
مراحل حل محاسباتی:
- تبدیل زاویه تیغه به رادیان یا محاسبه تانژانت زاویه: tan(2) ≈ 0.0349
- قرار دادن مقادیر در فرمول نیرو: F = (0.5 490 10^2) / 0.0349
- محاسبه مقدار صورت کسر: 0.5 490 100 = 24500
- محاسبه نهایی نیرو: F = 24500 / 0.0349 ≈ 702005 نیوتن
- تبدیل نیرو به تن (با تقسیم بر ۹۸۰۶): نیرو برابر با حدود ۷۱.۵ تن خواهد بود.
مثال دوم: محاسبات برش ورق فولاد ساختمانی St37
برش ورق فولادی به ضخامت ۶ میلیمتر با زاویه تیغه ۱.۵ درجه. مقاومت برشی St37 برابر با ۲۹۰ مگاپاسکال است.
مراحل حل محاسباتی:
- محاسبه تانژانت زاویه: tan(1.5) ≈ 0.0262
- فرمولنویسی: F = (0.5 290 6^2) / 0.0262
- محاسبه صورت کسر: 0.5 290 36 = 5220
- محاسبه نهایی نیرو: F = 5220 / 0.0262 ≈ 199236 نیوتن
- تبدیل به تن: نیرو برابر با حدود ۲۰.۳ تن خواهد بود.
مثال سوم: محاسبات برش ورق آلومینیوم ۶۰۶۱
برش ورق آلومینیومی ضخیم با ضخامت ۱۲ میلیمتر با زاویه تیغه ۲.۵ درجه. مقاومت برشی این آلیاژ ۱۹۰ مگاپاسکال است.
مراحل حل محاسباتی:
- محاسبه تانژانت زاویه: tan(2.5) ≈ 0.04366
- فرمولنویسی: F = (0.5 190 12^2) / 0.04366
- محاسبه صورت کسر: 0.5 190 144 = 13680
- محاسبه نهایی نیرو: F = 13680 / 0.04366 ≈ 313330 نیوتن
- تبدیل به تن: نیرو برابر با حدود ۳۲ تن خواهد بود.
۳. تعیین ظرفیت دستگاه گیوتین و انتخاب تناژ مناسب
پس از محاسبه تئوریک نیروی برشی بر اساس فرمولهای فوق، گام حیاتی بعدی تعیین ظرفیت دستگاه گیوتین به شکل عملیاتی است. نیروی به دست آمده از فرمول، حداقل نیروی فیزیکی لازم برای شکست قطعه در شرایط ایدهآل آزمایشگاهی است. در محیط واقعی کارگاه، پارامترهای متعددی وجود دارند که کارایی دستگاه را تحت تاثیر قرار میدهند.
برای غلبه بر اصطکاک داخلی جکهای هیدرولیک، مقاومت مکانیکی راهنماهای گیوتین، افت فشارهای احتمالی در پمپ هیدرولیک و ناهمگن بودن متالورژیکی ورقهای فلزی موجود در بازار، اعمال ضریب اطمینان ((Safety Factorالزامی است. معمولاً مهندسان طراح ماشینآلات صنعتی پایابرش پیشنهاد میکنند که تناژ نامی دستگاه حداقل ۲۰٪ تا ۳۰٪ بالاتر از حداکثر نیروی محاسبه شده تئوریک در نظر گرفته شود.
طراحی صلب بدنه و استفاده از جکهای هیدرولیک تقویتشده با استاندارد بالا در محصولات پایابرش، این اطمینان را ایجاد میکند که دستگاه قادر است در درازمدت بدون افت فشار هیدرولیک، بارهای ناگهانی ناشی از نوسان ضخامت ورقها را تحمل کند.
مفهوم تناژ گیوتین مستقیماً با حداکثر ظرفیت فشار هیدرولیک برش گیوتین مرتبط است. جکهای هیدرولیکی دستگاه باید بتوانند با تنظیم دقیق دبی و فشار روغن، نیروی یکنواخت و پایداری را در طول فرآیند برش تامین کنند. در صورتی که ظرفیت دستگاه متناسب با سختترین ورق ورودی (مانند ورقهای استنلس استیل ضخیم) انتخاب نشده باشد، سوپاپهای اطمینان سیستم هیدرولیک عمل کرده و عملیات برش در نیمه راه متوقف میشود که این امر علاوه بر آسیب به لبه ورق، سبب دفرمگی شاسی دستگاه خواهد شد.

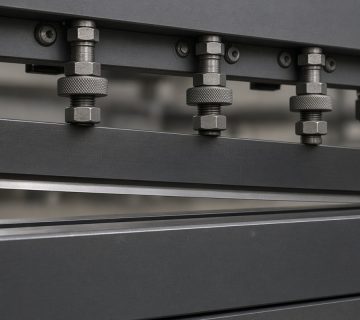

۴. نقش فاصله بین تیغهها ((Blade Clearanceدر تغییر نیروی برشی
یکی از ظریفترین تنظیماتی که تاثیر مستقیم بر کیفیت لبه نهایی و همچنین نیروی لازم برای برش دارد، فاصله بین تیغهها ((Blade Clearanceیا لقی تیغه است. لقی عبارت است از فاصله افقی بین لبه برنده تیغه بالایی متحرک و تیغه پایینی ثابت زمانی که از کنار یکدیگر عبور میکنند.
وقتی تیغه بالایی به ورق فشار وارد میکند، ابتدا متریال دچار تغییر شکل الاستیک و سپس پلاستیک میشود. در نهایت، ریزترکهایی از لبههای برنده هر دو تیغه شروع به رشد میکنند. اگر فاصله بین تیغهها به صورت بهینه تنظیم شده باشد، این ترکها دقیقاً در وسط ضخامت ورق به یکدیگر رسیده و ورق با کمترین نیروی ممکن و با کیفیتی بینظیر بدون پلیسه قطع میشود.
اگر فاصله تیغهها بیش از حد مجاز باشد، ورق بین تیغهها خم شده و کشیده میشود. این پدیده منجر به ایجاد پلیسههای بزرگ، لبههای شیبدار و تابخوردگی شدید ورق میشود. همچنین نیروی کششی شدیدی به تیغهها وارد میآید که خطر شکستن لبههای فولادی تیغه را در پی دارد. در مقابل، اگر فاصله تیغهها بسیار کمتر از حد استاندارد باشد، ترکهای ایجاد شده با یکدیگر تلاقی نکرده و دستگاه مجبور به انجام فرآیند برش ثانویه روی همان مقطع میشود. این امر فشار هیدرولیک برش گیوتین را به شدت افزایش داده و استهلاک سیستم محرک را دوچندان میکند.
میزان لقی تیغهها معمولاً بر اساس درصدی از ضخامت ورق تعیین میشود که این مقدار مستقیماً به سختی و ساختار متالورژیکی فلز بستگی دارد. ورقهای نرمتر مانند آلومینیوم به لقی کمتر و ورقهای سختتر مانند استیل آلیاژی به لقی بیشتری نیاز دارند تا فرآیند ایجاد ترک در آنها به درستی هدایت شود.
۵. تاثیر تنظیمات فشار هیدرولیک برش گیوتین و زاویه برش
در گیوتینهای هیدرولیکی مدرن، کنترل هوشمند فشار و تغییر زاویه برش دو ابزار حیاتی برای بهینهسازی مصرف انرژی و محافظت از تیغهها هستند. فشار هیدرولیک جکها باید متناسب با مقاومت برشی و ضخامت قطعه تنظیم شود. فشار هیدرولیک بیش از حد بالا نه تنها انرژی را هدر میدهد، بلکه سبب افزایش حرارت روغن هیدرولیک و کاهش طول عمر پکینگها و آببندهای سیستم میشود.
تغییر زاویه برش یکی دیگر از امکانات پیشرفته در گیوتینهای هیدرولیکی صنعتی است. همانطور که در بخش فرمولهای محاسباتی بررسی شد، با افزایش زاویه تیغه بالایی، نیروی برشی به شدت کاهش مییابد. به عنوان مثال، اگر برای برش یک ورق ضخیم با کمبود تناژ دستگاه مواجه باشیم، با افزایش زاویه برش از ۱ درجه به ۲.۵ درجه میتوان نیروی مورد نیاز را تا حدود ۵۰ درصد کاهش داد. این تکنیک مهندسی به کارگاهها اجازه میدهد تا با یک دستگاه مشخص، بازه وسیعتری از ضخامتهای ورق را مدیریت کنند.
البته این راهکار دارای یک جنبه منفی فیزیکی نیز هست؛ افزایش زاویه تیغه سبب میشود ورقهای باریک بریده شده دچار دفرمگیهایی نظیر پیچش محور طولی ((Twistو یا انحنای لبه ((Bowشوند. از این رو، ماشینآلات پیشرفته پایابرش به گونهای طراحی شدهاند که اپراتور بتواند توازن بهینهای میان کیفیت هندسی نهایی ورق و نیروی مصرفی سیستم هیدرولیک برقرار سازد.
۶. تحلیل تفاوتهای متریالی در عملیات برش
رفتار مکانیکی ورقهای فولادی، استیل و آلومینیومی در حین برش کاملاً متمایز از یکدیگر است. شناخت این ویژگیهای فیزیکی کلید دستیابی به برشی تمیز و افزایش عمر ماشینآلات است.
محاسبات برش ورق استیل
فولادهای ضد زنگ یا استیل به دلیل وجود مقادیر بالای کروم و نیکل دارای مقاومت کششی بسیار بالا و چقرمگی فوقالعادهای هستند. بارزترین ویژگی استیل، پدیده کارسختی (Work Hardening) است. بدین معنا که در اثر وارد شدن فشار و تغییر شکل پلاستیک، سختی متریال در همان نقطه به شدت افزایش مییابد. اگر تیغههای گیوتین کند باشند یا سرعت حرکت جک هیدرولیک کم باشد، ورق استیل پیش از برش دچار کارسختی شدید شده و نیروی لازم برای برش آن تا دو برابر افزایش مییابد. به همین دلیل محاسبات برش ورق استیل همواره با ضرایب اصلاحی بالا انجام شده و نیاز به صلبیت فوقالعاده شاسی دستگاه دارد.
ورقهای فولادی (کربنی معمولی)
فولادهای کربنی نظیر St37 استانداردترین متریال برای کار با گیوتین هستند. رفتار این فلزات در برابر تنشهای برشی کاملاً پیشبینیپذیر است. فرآیند جدایش در این فلزات پس از طی حدود ۳۰ تا ۴۰ درصد نفوذ تیغه در ضخامت ورق رخ میدهد و مابقی ضخامت به صورت شکستگی تمیز جدا میشود. تنظیم لقی ۸ تا ۱۰ درصد ضخامت، بهترین لبه ممکن را بدون تابخوردگی روی ورقهای فولادی ایجاد میکند.
ورقهای آلومینیوم
آلومینیوم فلزی نرم با انعطافپذیری بالاست که رفتاری کاملاً متفاوت از استیل نشان میدهد. در برش آلومینیوم، تیغه باید تا حدود ۶۰ درصد ضخامت ورق نفوذ کند تا شکست نهایی رخ دهد. نرمی آلومینیوم سبب میشود که این فلز به راحتی تحت فشار تیغهها جریان یافته و تمایل به چسبیدن به لبههای برنده تیغه داشته باشد. این چسبندگی لبههای تیغه را کثیف کرده و لقی مفید دستگاه را تغییر میدهد که در نهایت منجر به پلیسهدار شدن لبه ورق میشود. در برش آلومینیوم، اعمال روانکاری منظم روی تیغهها و استفاده از لقیهای بسیار کم کاملاً ضروری است.
۷. نکات فنی برای افزایش عمر تیغه و کاهش فشار به موتور گیوتین
نگهداری اصولی و پایش مداوم شرایط فنی دستگاه گیوتین، نقشی تعیینکننده در حفظ دقت ابعادی برش و کاهش استهلاک قطعات گرانقیمت نظیر پمپ هیدرولیک، الکتروموتور و تیغههای آلیاژی دارد. فرسودگی تیغهها یکی از پنهانترین عوامل افزایش نیروی برش در محیطهای صنعتی است.
تیغههای گیوتین از فولادهای ابزاری آلیاژی کرومدار و تحت عملیات حرارتی بسیار دقیق ساخته میشوند تا سختی سطحی بالایی در برابر سایش داشته باشند. با این حال، کارکرد طولانیمدت به تدریج سبب گرد شدن لبه برنده تیغه میشود. هنگامی که لبه تیغه کند میشود، فرآیند ایجاد ترک اولیه در متریال به تاخیر میافتد و دستگاه به جای برش، شروع به مچاله کردن یا له کردن لبههای ورق میکند. تحقیقات نشان میدهد که کند شدن لبه تیغه به میزان ناچیز ۰.۲ میلیمتر، میتواند نیروی لازم برای برش ورق را تا بیش از ۳۰ درصد افزایش دهد.
برای پیشگیری از این مشکلات، رعایت اصول زیر توصیه میشود:
- برنامه منظم تیز کردن تیغهها: تیغهها باید بر اساس ساعات کارکرد و نوع متریال ورودی به طور منظم توسط متخصصان و با دستگاههای سنگ مغناطیسی دقیق بازسازی و تیز شوند.
- روانکاری مستمر لبههای برش: استفاده از روغنهای مناسب در زمان برش ورقهای ضخیم یا چسبنده مانند استیل و آلومینیوم، ضمن خنک نگه داشتن لبههای تیغه، اصطکاک سطحی را به حداقل میرساند.
- تنظیم دورهای لقی متناسب با آلیاژ: از برش دادن متریالهای مختلف بدون تغییر دادن لقی تیغه به شدت خودداری کنید. کارشناسان پایابرش تاکید دارند که همواره سیستم تنظیم لقی خودکار یا دستی دستگاه را قبل از تغییر گرید ورق کالیبره کنید.
نتیجهگیری مقاله نحوه محاسبه نیروی برش گیوتین
نحوه محاسبه نیروی برش گیوتین برای ورقهای فولادی، استیل و آلومینیوم فراتر از یک فرمول مهندسی ساده روی کاغذ است؛ این محاسبات پایه و اساس مدیریت بهینه تولید، کاهش استهلاک ماشینآلات و دستیابی به بالاترین استاندارد کیفیت لبه در ورقکاری به شمار میروند. تفاوتهای بنیادین در مقاومت برشی و فیزیکی متریالهای مختلف نشان میدهد که هر آلیاژ نیازمند تنظیمات فشار هیدرولیک، زاویه برش و لقی تیغه اختصاصی است. بیتوجهی به این اصول تخصصی هزینههای پنهان تولید را به دلیل خرابی زودرس تیغهها افزایش میدهد. صنایع ماشینسازی پایابرش با تکیه بر تخصص مهندسی خود، دستگاههای گیوتینی را طراحی و عرضه میکند که با بهرهگیری از سیستمهای کنترل هوشمند، این فرآیند پیچیده محاسباتی و تنظیمی را تسهیل کرده و کیفیت عملکرد کارگاه شما را تضمین مینمایند.
