معرفی دستگاه رول به رول

در دنیای پیشرفته صنایع فلزی، دستگاه رول به رول (خطی بر) به عنوان یک راه‌حل انقلابی در فرآیند برش و تبدیل ورق‌های فلزی شناخته می‌شود. این سیستم پیشرفته با قابلیت‌های منحصر به فرد خود، پاسخگوی نیازهای پیچیده صنایع مختلف از جمله الکترونیک، خودروسازی، بسته‌بندی و انرژی‌های نو بوده و تحول چشمگیری در روند تولید ایجاد کرده است. دستگاه رول به رول پایابرش با بهره‌گیری از آخرین فناوری‌های روز دنیا و مهندسی بومی، امکان برش دقیق و پیوسته ورق‌های فلزی از حالت رول به نوارهایی با عرض مشخص را فراهم می‌آورد.

این دستگاه نه تنها سرعت تولید را به طور چشمگیری افزایش می‌دهد، بلکه با کاهش ضایعات و بهینه‌سازی مصرف مواد اولیه، به صرفه‌جویی قابل توجهی در هزینه‌های تولید منجر می‌شود. در این معرفی جامع، به بررسی کامل مشخصات فنی، اجزای تشکیل‌دهنده، کاربردهای صنعتی و مزایای رقابتی این دستگاه می‌پردازیم تا شما عزیزان بتوانید با آگاهی کامل، بهترین تصمیم را برای تجهیز واحد تولیدی خود اتخاذ نمایید.

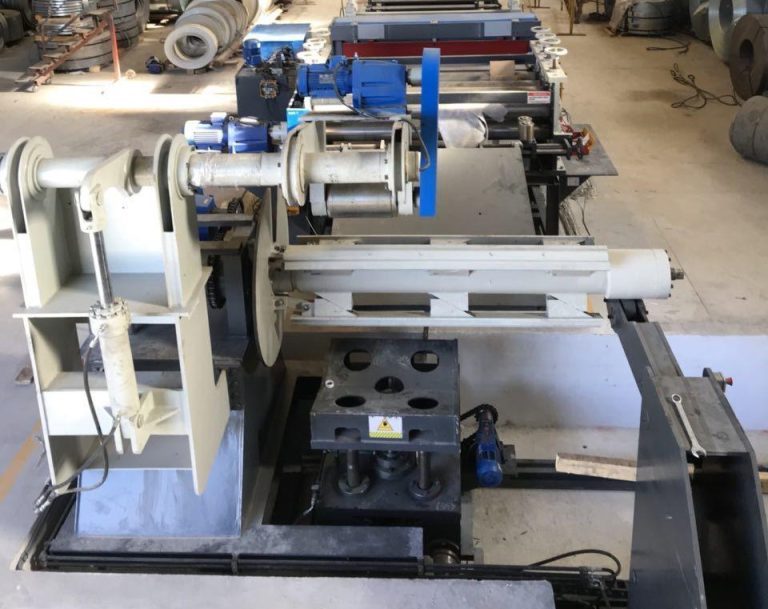

دستگاه رول به رول
نیاز به مشاوره دارید؟

مشاوره رایگان

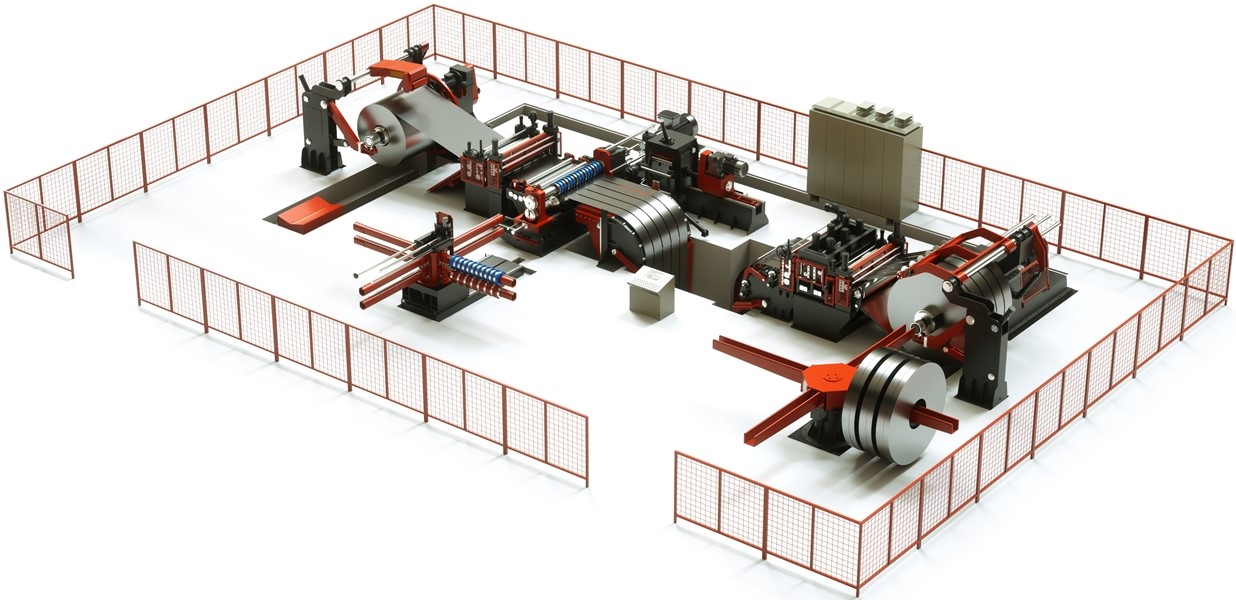

خط رول به رول چیست؟

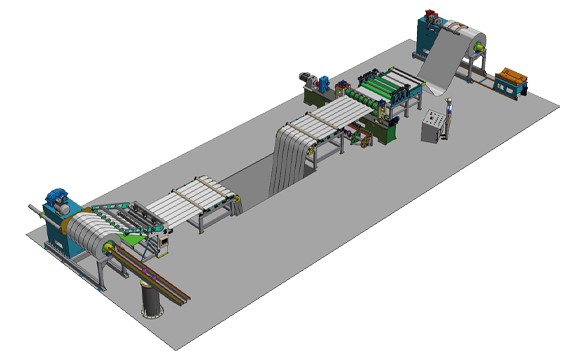

خط رول به رول که با نام خطی بر نیز شناخته می‌شود، یکی از پیشرفته‌ترین و کارآمدترین سیستم‌های تولید مداوم در صنایع فلزی به شمار می‌رود. این سیستم نیاز به طراحی پیچیده، برای تبدیل ورق‌های فلزی حجیم از حالت رول به نوارهایی با عرض کمتر مورد استفاده قرار می‌گیرد. در این فرآیند پیشرفته، یک رول بزرگ فلزی در ابتدای خط باز شده و پس از عبور از مراحل مختلف پردازش، نوارهای برش‌خورده در انتهای خط مجدداً به شکل رول جمع‌آوری می‌شوند. این فناوری تحول چشمگیری در فرآیند برش ورق‌های فلزی ایجاد کرده است.

مشخصات فنی دستگاه رول به رول

در این بخش به بررسی مشخصات فنی دستگاه رول به رول می‌پردازیم:

  • خط رول بازکن: قادر به برش ورق در طول بوده و قابل تنظیم جهت برش ورق بنابر درخواست مشتری می‌باشد
  • روکش محافظ تیغه‌ها: طراحی روكش پلاستيكي واسطه در بين تيغه ها جهت جلوگيري از مخدوش شدن ورق
  • قدرت موتور اصلی: بنابر درخواست مشتری و متناسب با نیازهای تولیدی
  • جنس شافت غلطک‌ها: از جنس CK45 و MO40 با استحکام و دوام بالا
  • قابلیت تعویض تیغه‌ها: داراي قابليت باز شدن و تغییر تیغه ها برای انعطاف‌پذیری در تولید
  • جنس تیغه‌ها: از فولاد آموتيد اس (AMOTID S) با مقاومت فوق‌العاده
  • شاسی دستگاه: از تير آهن H صنعتي برای پایداری و استحکام بی‌نظیر
  • تعداد تیغه‌ها: بنابر درخواست و نیازهای تولیدی مشتری

جدول مشخصات فنی کامل

ویژگی

مشخصات فنی

حداکثر ضخامت ورق

۱۵ میلی‌متر

حداقل عرض قابل برش

۵۰ میلی‌متر

حداکثر عرض رول ورودی

۲ متر

حداکثر وزن رول

۳۰ تن

سرعت عملکرد

۶ تا ۲۰ متر بر دقیقه (قابل تنظیم)

دقت برش

بین ۰/۱ تا ۰/۵ میلی‌متر

اجزای اصلی خط رول به رول

یک خط کامل رول به رول از اجزای تخصصی مختلفی تشکیل شده است که هر کدام نقش حیاتی در فرآیند تولید ایفا می‌کنند:

سیستم تغذیه و آماده‌سازی

  • گاری حمل رول: برای انتقال رول اولیه به رول‌گیر

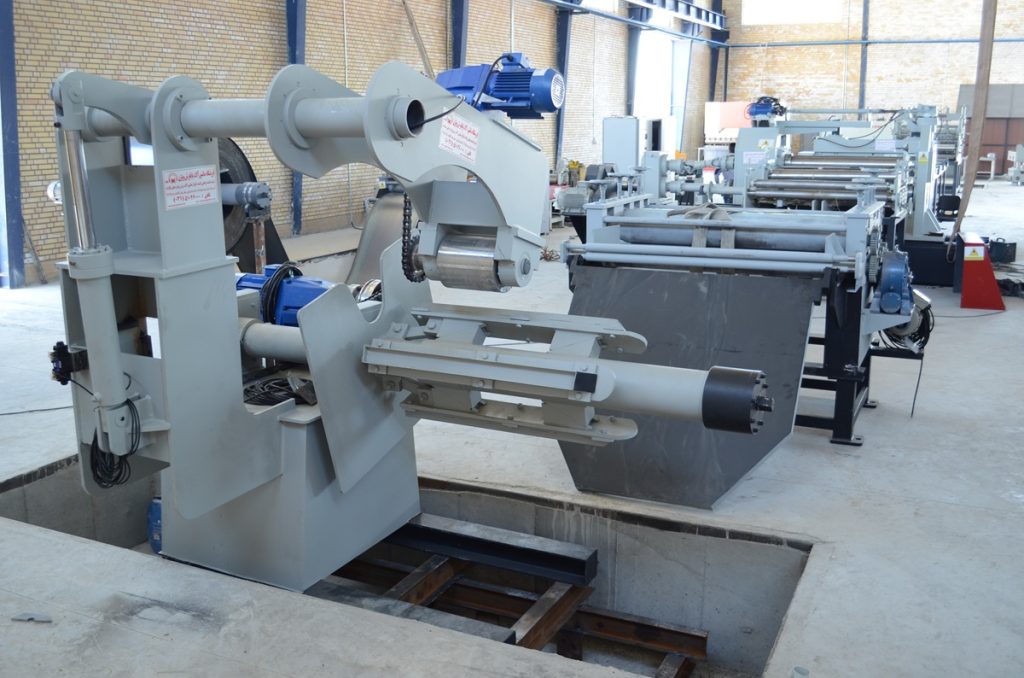

  • رول‌گیر: عملیات باز کردن رول و تغذیه دستگاه را انجام می‌دهد
  • فیدر ابتدای خط: عملیات آماده‌سازی اولیه رول برای ورود به دستگاه

سیستم پردازش و برش

  • صاف‌کن (Leveler): حذف خمیدگی‌ها و تاب‌خوردگی‌های ورق
  • اسلیتر (Slitter): انجام برش عرضی ورق به نوارهای باریک با تیغه‌های قابل تنظیم
  • شانه و ترمز: کنترل کشش نوارها پیش از جمع‌آوری

سیستم جمع‌آوری و خروج

  • ضایعات‌گیر: جمع‌آوری لبه‌های زائد ورق
  • رول جمع‌کن: بازگرداندن نوارهای برش‌خورده به شکل رول
  • گاری انتهایی: خروج نهایی رول‌های تولیدشده

کاربردهای دستگاه رول به رول در صنایع مختلف

خطوط رول به رول نقش کلیدی و حیاتی در صنایع پیشرفته و سنتی ایفا می‌کنند. از مهمترین زمینه‌های کاربردی این سیستم می‌توان به موارد زیر اشاره کرد:

صنایع الکترونیک و انرژی

  • تولید فویل مسی و تجهیزات پیشرفته الکترونیکی
  • تولید الکترود باتری برای صنایع باتری‌سازی
  • تولید پنل‌های خورشیدی و مبدل‌های حرارتی در صنعت انرژی پاک

صنایع بسته‌بندی و خودرو

  • بسته‌بندی فلزی مانند قوطی‌های کنسرو و مواد غذایی
  • قطعه‌سازی در صنعت خودرو و هوافضا

صنایع پزشکی و ساختمان

  • تجهیزات پزشکی و بیوتکنولوژی
  • ساخت پنل‌های تزئینی، دیواری و سقفی در معماری مدرن

صنایع نظامی و امنیتی

مزایا و معایب خط رول به رول

در این بخش به بررسی مزایا و معایب استفاده از سیستم رول به رول می‌پردازیم:

مزایای استفاده از خط رول به رول

  • تولید پیوسته با حداقل توقف و حداکثر بهره‌وری
  • کاهش ضایعات و افزایش بهره‌وری در فرآیند تولید
  • کاهش نیاز به نیروی انسانی و امکان اتوماسیون کامل
  • امکان پردازش طیف وسیعی از فلزات مانند فولاد، مس، آلومینیوم و غیره

معایب خط رول به رول

  • هزینه اولیه بالا و نیاز به سرمایه‌گذاری قابل توجه
  • نیاز به فضای زیاد برای نصب و نگهداری
  • تنظیم مجدد تیغه‌ها هنگام تغییر ابعاد برش

نکات کلیدی هنگام انتخاب دستگاه رول به رول مناسب

هنگام انتخاب یک خط رول به رول مناسب برای واحد تولیدی خود، به موارد زیر توجه ویژه‌ای داشته باشید:

  • نوع و ضخامت ورق فلزی مورد نظر در فرآیند تولید
  • سرعت خط متناسب با ظرفیت تولید و نیازهای کسب‌وکار
  • دقت و نوع سیستم کنترل و نرم‌افزارهای مدیریت فرآیند
  • ابعاد و فضای قابل دسترس در کارخانه یا کارگاه
  • قابلیت نگهداری و خدمات پس از فروش شرکت تولیدکننده

مقایسه با سایر سیستم‌های برش

به دلیل ماهیت پیوسته و خاص فرآیند، خط رول به رول قابلیت مقایسه مستقیم با دستگاه‌های برش ورق به صورت تکی یا نیمه‌اتوماتیک را ندارد. این خط به‌طور اختصاصی برای تولید در مقیاس بالا و مداوم طراحی شده است و در این زمینه بی‌رقابت عمل می‌کند.

برای دریافت مشاوره تخصصی و استعلام قیمت، با کارشناسان فروش پایابرش تماس حاصل فرمایید.

سوالات متداول

چه فلزاتی را می‌توان با خط رول به رول برش داد؟

با انتخاب تیغه مناسب، این دستگاه برای فلزات آهنی و غیرآهنی قابل استفاده است.

تا ۱۵ میلی‌متر بسته به نوع فلز.

بین ۰/۱ تا ۰/۵ میلی‌متر بسته به تنظیمات و نوع متریال.

بله، تیغه‌ها به‌صورت متحرک نصب شده‌اند و عرض برش قابل تنظیم است. حداقل عرض قابل برش ۵۰ میلی‌متر است.

قابل تنظیم از ۶ تا ۲۰ متر بر دقیقه، بسته به نیاز مشتری.

بسته به ظرفیت، برند و تجهیزات جانبی متغیر است. برای دریافت قیمت دقیق با کارشناسان فروش پایابرش تماس بگیرید.
