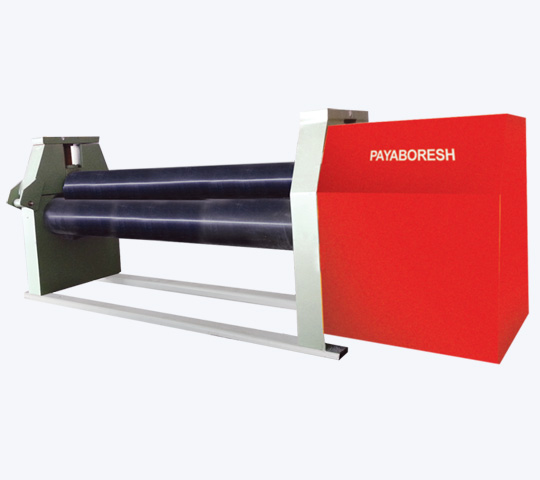

طراحی و ساختار دستگاه نورد سه غلطک
اگر در حوزه تولید و شکلدهی ورقهای فلزی فعال هستید، دستگاه نورد سه غلطک پایابرش یکی از تجهیزات پایهای و ضروری برای شما محسوب میشود. این دستگاه با طراحی مکانیکی-هیدرولیک و استفاده از بهترین قطعات و سیستمهای کنترلی، امکان نورد ورقهای فلزی با ضخامتهای گوناگون را با بالاترین دقت و کیفیت فراهم میکند. این دستگاه با توجه به نیازهای متنوع صنایع و با هدف افزایش سرعت و دقت در فرآیند نورد، طراحی و تولید شده است. سیستم گردش مکانیکی-حرکتی هیدرولیک آن، عملکردی نرم و قدرتمند را در طول عملیات تضمین میکند. تعداد جکهای بهکاررفته در دستگاه، بنا به درخواست مشتری، بین ۳ تا ۶ جک قابل تنظیم است. وجود جکهای فشارنده در ساختار دستگاه، امکان اعمال نیرویی یکنواخت و مستمر بر ورق را فراهم کرده و از ایجاد ناهمواری در سطح قطعهکار جلوگیری مینماید.
مشاوره رایگان
مزایای کلیدی دستگاه نورد سه غلطک
- شافت جکها با روکش کروم سخت: این ویژگی باعث افزایش مقاومت در برابر سایش و خوردگی شده و طول عمر دستگاه را بهطور چشمگیری افزایش میدهد.
- قابلیت سفارشیسازی قطعات: کلیه لوازم برقی و شیرآلات هیدرولیک دستگاه با توجه به درخواست و نیاز مشتری از برندهای مطرح جهانی تأمین میشوند.
- امکان نصب قالبهای جانبی: در انتهای غلطکها محلی برای نصب قالبهای مختلف (مانند قالب لوله یا پروفیل) در نظر گرفته شده که کاربرد دستگاه را گسترش میدهد.
- سرعت کارکرد مطلوب: این دستگاه قادر است با سرعت ۵ متر بر دقیقه به نورد ورق بپردازد که این امر سرعت تولید را بهطور محسوسی افزایش میدهد.
مشخصات فنی دستگاه نورد سه غلطک
جدول زیر مشخصات فنی مدلهای مختلف این دستگاه را نشان میدهد. با توجه به ضخامت ورق و نیاز تولیدی خود میتوانید مناسبترین مدل را انتخاب کنید.
نوع دستگاه | وزن تقریبی (تن) | ابعاد (میلیمتر) | قدرت موتور (اسب بخار) | قطر غلطکهای جانبی (میلیمتر) | قطر غلطکهای اصلی (میلیمتر) | قدرت با پیشخم (میلیمتر) | قدرت بدون پیشخم (میلیمتر) | طول نورد کاری (میلیمتر) |
۳ متر ۱۵ میل | ۱۲ | ۲۰۰۰x2000x6000 | ۳۰ | ۲۵۰ | ۳۲۰ | ۱۵ | ۱۲ | ۳۱۰۰ |
۳ متر ۲۰ میل | ۱۷ | ۲۳۵۰x2300x7000 | ۴۰ | ۲۷۰ | ۳۵۰ | ۲۰ | ۱۵ | ۳۱۰۰ |
۳ متر ۲۵ میل | ۲۲ | ۲۴۰۰x2300x7200 | ۵۰ | ۳۰۰ | ۳۸۰ | ۲۵ | ۱۷ | ۳۱۰۰ |
۳ متر ۳۰ میل | ۲۷ | ۲۵۰۰x2400x7500 | ۵۰ | ۳۱۰ | ۴۱۰ | ۳۰ | ۲۰ | ۳۱۰۰ |
۳ متر ۴۰ میل | ۳۵ | ۲۶۰۰x2500x8000 | ۶۰ | ۳۸۰ | ۴۶۰ | ۴۰ | ۲۵ | ۳۱۰۰ |
۳ متر ۵۰ میل | ۴۰ | ۳۰۰۰x2800x8000 | ۷۵ | ۴۵۰ | ۵۵۰ | ۵۰ | ۳۰ | ۳۱۰۰ |
۳ متر ۷۰ میل | ۵۰ | ۳۰۰۰x2800x8000 | ۱۰۰ | ۵۵۰ | ۶۵۰ | ۷۰ | ۴۰ | ۳۱۰۰ |
توضیحات تکمیلی مشخصات فنی
- لوازم برقی: این بخش از دستگاه با توجه به انتخاب و درخواست مشتری از برندهای معتبری مانند اشنایدر، زیمنس، تلهمکانیک و یا برندهای کرهای تأمین میشود تا از عملکرد مطمئن سیستم کنترل اطمینان حاصل شود.
- شیرآلات هیدرولیک: برای بالاترین بازدهی، شیرآلات هیدرولیک از برندهای مطرحی مانند هایستار، یوکن و دیپلمات ایتالیایی بنا به سفارش مشتری نصب و راهاندازی میشود.
چرا دستگاه نورد سه غلطک پایابرش؟
دستگاه نورد سه غلطک پایابرش تنها یک ماشینآلات صنعتی نیست، بلکه یک راهحل جامع برای افزایش بهرهوری و کیفیت در کارگاه و کارخانه شماست. قابلیت سفارشیسازی بالا، استحکام و دوام بینظیر و پشتیبانی فنی تخصصی پایابرش، این اطمینان را به شما میدهد که سرمایهگذاری مطمئنی انجام دادهاید.
برای دریافت مشاوره تخصصی و انتخاب بهترین مدل با کارشناسان ما در پایابرش تماس بگیرید.
